商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | - | |
| 工作电压 | 3V~5.5V | |
| 接口类型 | 3线串行接口 | |
| 占空比 | - | |
| 工作电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 偏压 | - | |
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | - | |
| 频率 | 500kHz | |
| 静态电流 | - | |
| 耗散功率(Pd) | - |
商品概述

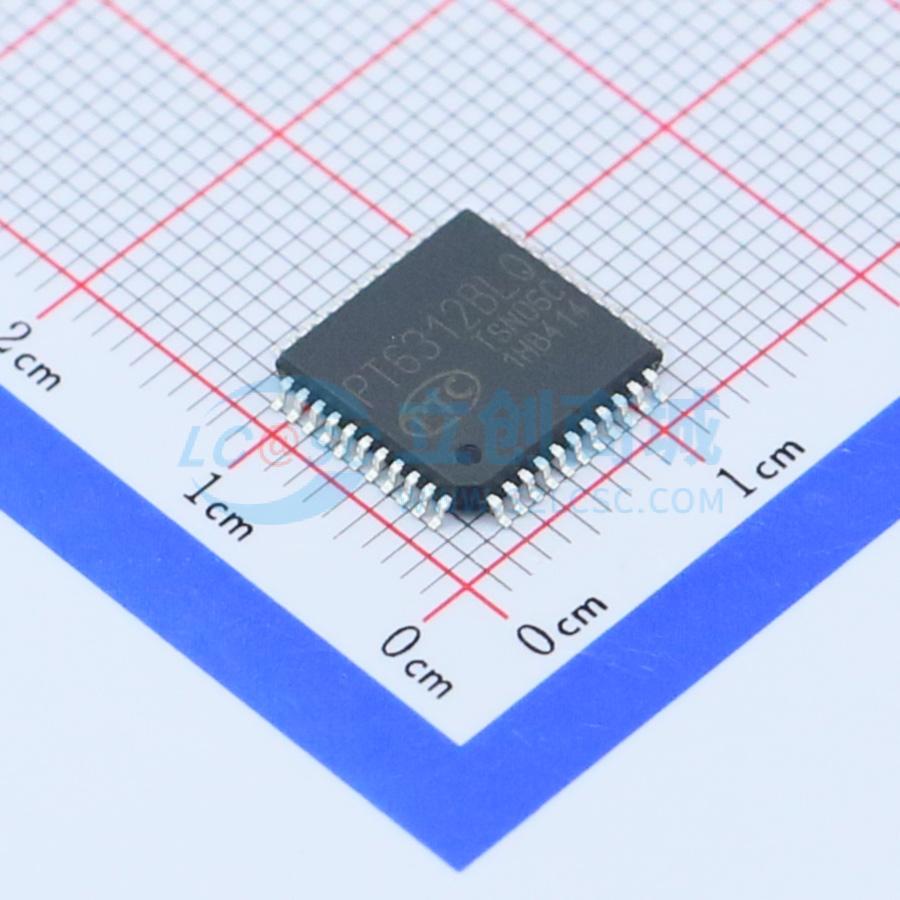

PT6312B是一款真空荧光显示器（VFD）控制器，可在1/4至1/11占空比下驱动。该芯片集成了11个段输出线、6个栅极输出线、5个段/栅极输出驱动线、一个显示存储器、控制电路和按键扫描电路，为单片机打造了一个高可靠性的外围设备。串行数据通过三线串行接口传输至PT6312B。它采用44引脚塑料LQFP封装，在功能上与µpD16312兼容。
商品特性
- CMOS技术
- 低功耗
- 按键扫描（6 x 4矩阵）
- 多种显示模式：（11段、11位至16段、6位）
- 8级调光电路
- 提供LED端口（4通道，最大20mA）
- 提供4位通用输入端口
- 具有时钟、数据输入、数据输出、选通引脚的串行接口
- 驱动输出无需外部电阻
- 功能上与µpD16312兼容
- 采用44引脚LQFP封装
应用领域
- 微计算机外围设备
