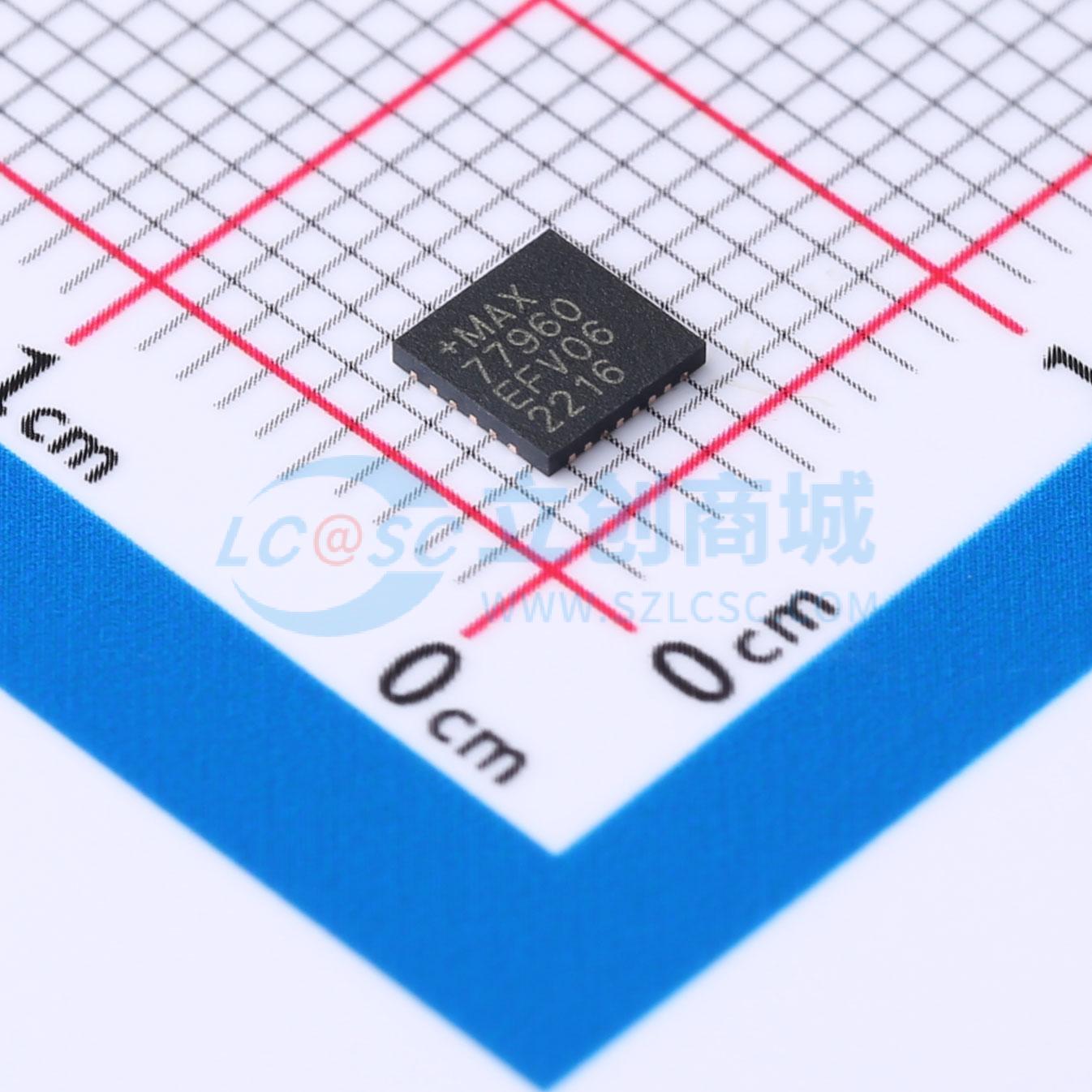

温馨提醒：图片仅供参考，商品以实物为准
MAX77960EFV06+
升降压型 3A 3.5V~25.4V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 25VIN 3A/6AOUT USB-C升/降压充电器，内置功率FET，适用于2/3节锂离子电池应用、业界最高效的USB Type-C/PD升/降压充电器，内部集成FET和电源选择通路
- 商品型号
- MAX77960EFV06+
- 商品编号
- C1020018
- 商品封装
- QFN-30(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3.5V~25.4V | |
| 输出电流 | 3A | |
| 开关频率 | 600kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃@(TA) | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 内置 |
商品概述
MAX77960/MAX77961 是高性能宽输入3A（MAX77960）/6A（MAX77961）升降压充电器，配备智能电源选择器，并且可以作为反向降压转换器工作而无需额外的电感器，允许这些IC为USB OTG配件供电。该器件集成了低损耗功率开关，并在小巧的解决方案尺寸中提供了高效率、低发热和快速电池充电。反向降压具有真正的负载断开功能，并受到可调输出电流限制的保护。这些器件通过I2C配置或通过电阻配置自主地高度灵活和可编程。
电池充电器包括智能电源选择器，以适应各种电池容量和系统负载。智能电源选择器允许系统在输入电源可用时平滑启动，即使电池深度放电（电池耗尽）或缺失。出于电池安全/认证原因，可以配置IC使充电保持禁用状态，并允许DC-DC转换器切换并调节SYS电压。系统处理器随后可以通过适当的I2C命令启用充电。或者，可以配置IC自动开始充电。
应用领域
- USB Type-C 供电宽输入充电应用
- 2节和3节电池供电设备
- 智能手机、平板电脑和二合一笔记本电脑
- 医疗设备、健康和健身监测器
- 数码静止图像、视频和动作相机
- 手持式计算机和终端
- 手持式无线电
- 电动工具
- 无人机
- 电池备份
- 无线扬声器
