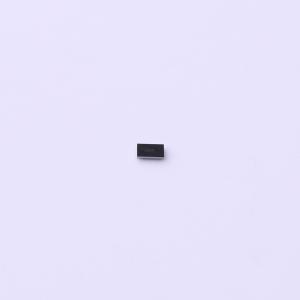

DS2488X+U

1-Wire双端口链路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS2488是一个简单的桥接设备，通过单个专用触点在桥接两侧启用高达512kbps的直通通信、电池充电和小消息交换。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: DS2488X+U
商品编号: C1019990
商品封装: WLP-8
包装方式: 编带
商品毛重: 0.2克(g)

商品概述

DS2488是一款简单的桥接设备，桥接器两侧各有一个专用触点，可实现高达512kbps的直通通信、电池充电的电力传输、小消息交换以及两个基于微控制器的子系统之间的状态报告。所有这些功能都得益于美信（Maxim）的1-Wire接口的灵活性，该接口用于操作两个独立的I/O端口IOA和IOB。为了使两个相连的控制器之间的设备能够运行，这两个DS2488 1-Wire接口各自都能访问一个64位工厂编程的ROM ID、一个用于传输小消息的8字节缓冲区，以及用于设备配置、状态和三个开漏GPIO引脚控制的寄存器。通过配置设置，可启用双向、高速512kbps直通模式，从而实现两个相连微控制器之间的大量数据传输。对于IOA和IOB之间的通信，DS2488的最大工作电压为3.63V。但为了支持从连接到IOA端的子系统向连接到IOB端的子系统进行特殊的电力传输模式，该设备可承受5V电压，当IOA端施加4V至5V（标称值）电压时，设备进入电力传输状态。在这种模式下，DS2488的一个额外输出引脚用于控制一个外部晶体管，以便向IOB端的电子设备（如电池充电器）传输电力。

商品特性

双触点解决方案支持先进的真无线立体声（TWS）功能
充电盒与耳塞之间的小消息交换
高速512kbps直通模式用于文件传输
耳塞电池充电器的电力传输
三个GPIO引脚用于可选功能控制或状态检测
具备耳塞和充电盒检测的全方位功能
插入时可读取耳塞的64位识别号（ROM ID）
工作电源通过1-Wire IOA线寄生获取
检测耳塞是否在充电盒内
检测充电盒电池是否没电
简约的双1-Wire接口降低成本和复杂度
单个专用触点用于通信和供电
两个主控制器之间以90kbps进行仲裁通信
在1.71V至3.63V的宽电压范围内进行读写操作
非常适合电池供电的消费类应用
小型1.6mm x 0.9mm x 0.33mm晶圆级封装（WLP），球间距为0.4mm
1.71V至3.63V的工作电压范围
IOA引脚具有高静电放电（ESD）抗扰度：±8kV人体模型（典型值）
-40℃至+85℃的工作温度范围

应用领域

真无线立体声耳塞和充电盒
通信与控制桥接
可穿戴设备
电子锁

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10个/圆盘，最小起订量 1 个)

个

起订量：1 个10个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	其他接口
	接口类型	1-Wire
	数据速率	512Kbps

	属性	参数值
	工作电压	1.71V~3.63V
	工作温度	-40℃~+85℃
