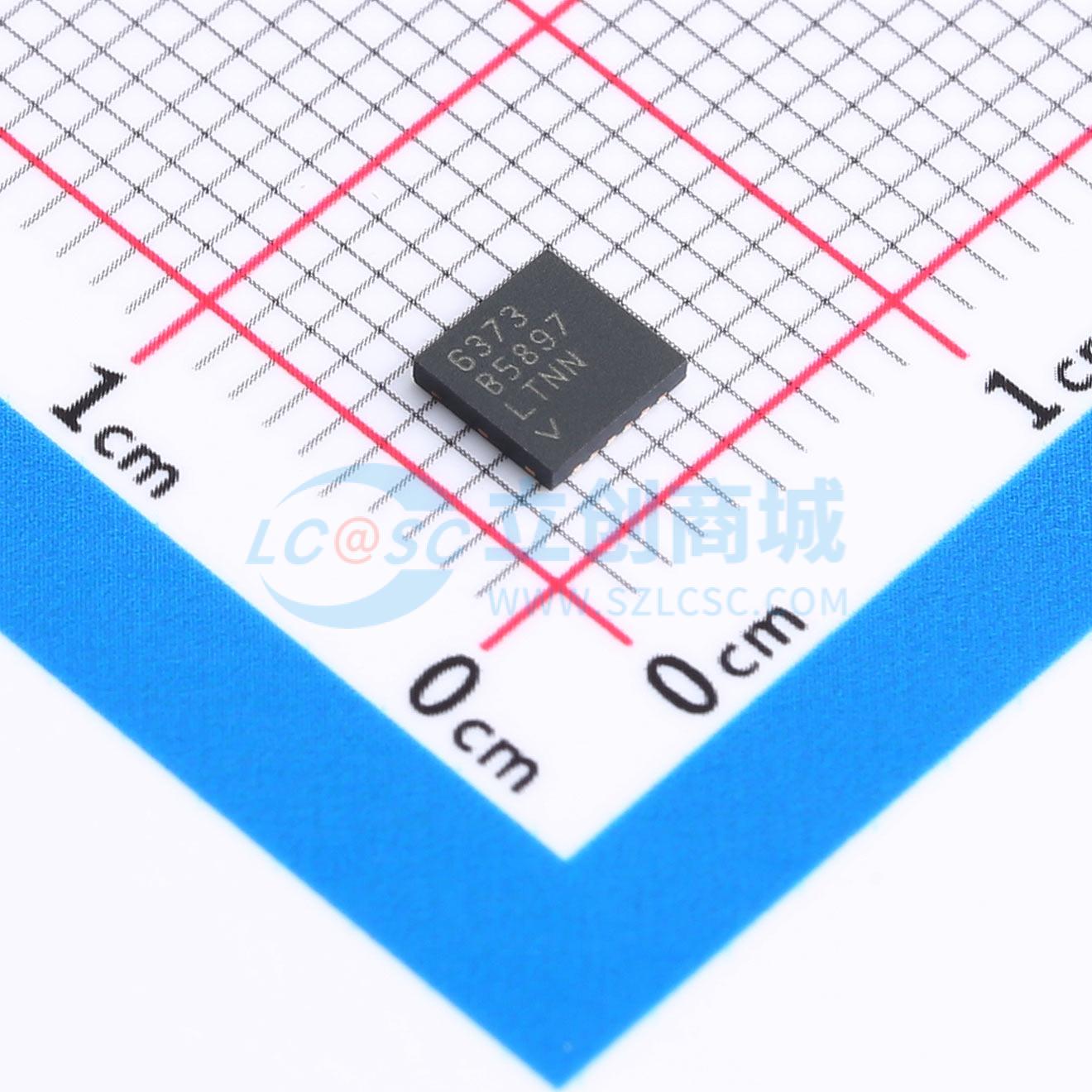

温馨提醒：图片仅供参考，商品以实物为准

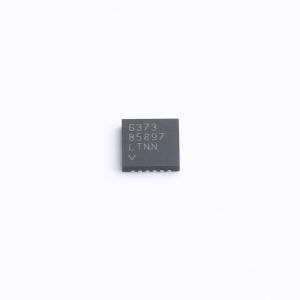

LTC6373IDFM#PBF
36V全差分可编程增益仪器仪表放大器，带25pA输入偏置电流
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款具有全差分输出的精密仪表放大器，包含紧密匹配的内部电阻网络，可实现出色的共模抑制比、失调电压、增益误差、增益漂移和增益非线性。用户可通过3位并行接口轻松将增益编程为七个可用设置之一。第8种状态使器件进入关断模式，将电流消耗降至220µA。与传统电压反馈放大器不同，在所有增益设置下都能保持几乎相同的带宽
- 品牌名称
- ADI(亚德诺)
- 商品型号
- LTC6373IDFM#PBF
- 商品编号
- C1019773
- 商品封装
- DFN-12-EP(4x4)
- 包装方式
- 管装
- 商品毛重
- 0.279208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | - | |
| 共模抑制比(CMRR) | 103dB | |
| 输入偏置电流(Ib) | 25pA | |
| 输入失调电压(Vos) | 92uV | |
| 压摆率(SR) | 12V/us | |
| 输出电流 | 40mA | |
| 输出类型 | 差分 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4.4mA | |
| 输入失调电压温漂(Vos TC) | 1.7uV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 8nV/√Hz@10kHz | |
| 输入失调电流(Ios) | 25pA | |
| 双电源(Vee ~ Vcc) | -18V~18V | |
| 电源纹波抑制比(PSRR) | 105dB |
商品概述
LTC6373是一种精密仪表放大器，具有全差分输出，包括紧密匹配的内部电阻网络，以实现出色的CMRR、失调电压、增益误差、增益漂移和增益非线性。用户可以通过3位并行接口（A2至A0）轻松地将增益编程为七个可用设置中的一个。 第8种状态使该器件进入关断状态，将电流消耗降低至220μA。与传统的电压反馈放大器不同，LTC6373在所有增益设置下均保持几乎相同的带宽。
LTC6373具有全差分输出，可驱动高性能的差分输入ADC。输出共模电压可通过VOCM引脚独立调节。 高阻抗输入、直流精度、低噪声、低失真和高速差分ADC驱动器的组合使LTC6373成为优化数据采集系统的理想选择。
LTC6373采用12引脚4mm x 4mm DFN（LFCSP）封装，并在-40°C至125°C的温度范围内完全指定。
