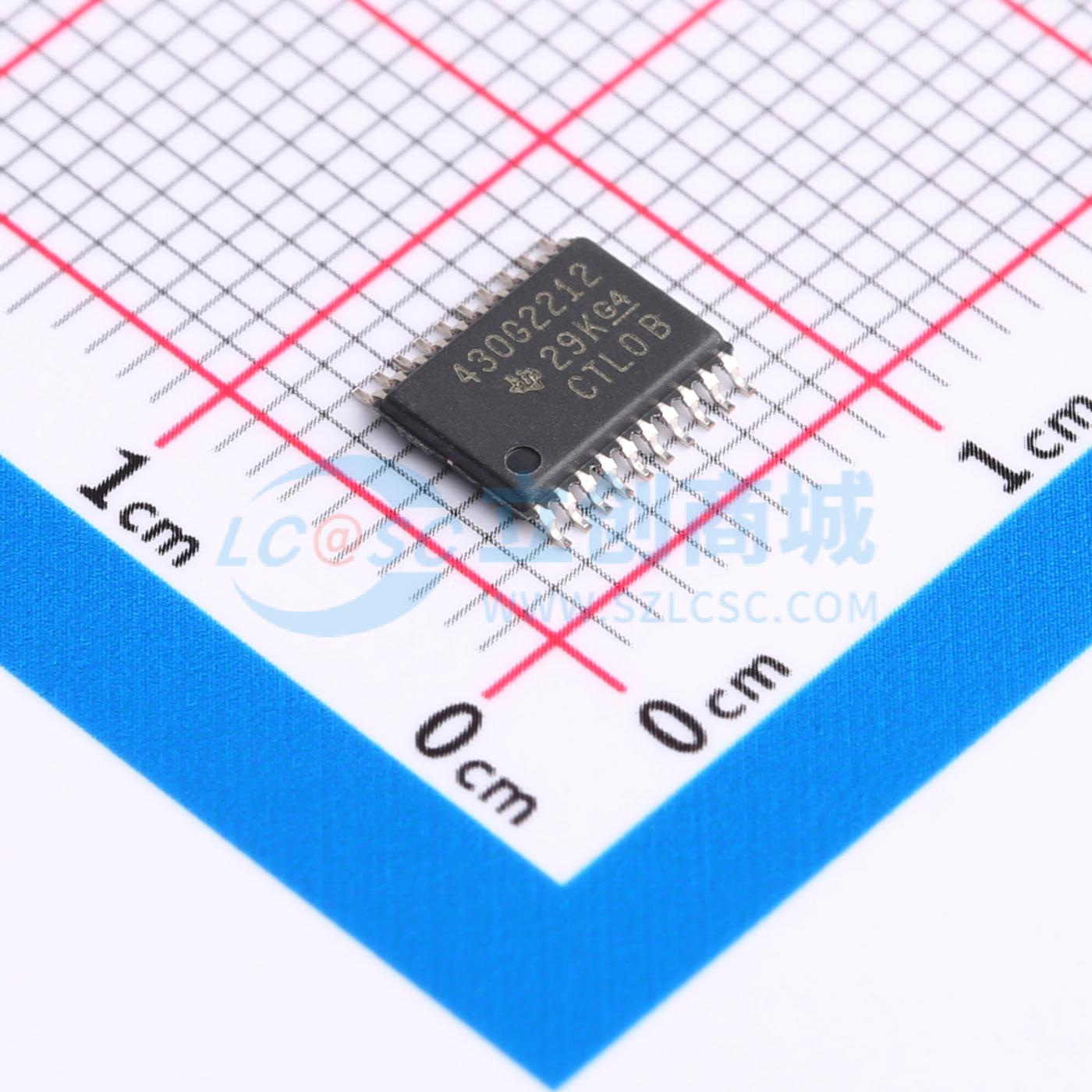

温馨提醒：图片仅供参考，商品以实物为准

MSP430G2212IPW20R

具有 2KB 闪存、256B SRAM、SPI/I2C 和计时器的 16MHz MCU

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MSP430G2212 具有 2KB 闪存、256B SRAM、SPI/I2C、计时器的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430G2212IPW20R
商品编号: C1016079
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.164克(g)

商品参数

商品概述

这是一系列超低功耗混合信号微控制器，包含多款外设配置不同的器件，可针对多种应用开发。该架构结合五种低功耗模式，经过优化可实现便携式测量应用的长电池续航。器件配备高性能16位RISC CPU、16位寄存器以及常数发生器，有助于实现高代码效率。数控振荡器可支持器件在小于1μs内从低功耗模式唤醒至激活模式。MSP430G2x52与MSP430G2x12系列微控制器为超低功耗混合信号微控制器，内置16位定时器，最高支持16个带电容触摸功能的I/O引脚，内置通用串行通信接口具备通信能力，配备多功能模拟比较器，其中MSP430G2x52系列搭载10位模数转换器。

商品特性

供电电压范围为1.8V~3.6V
功耗极低：激活模式在1MHz、2.2V条件下功耗为220μA，待机模式功耗为0.5μA，关闭模式保留RAM时功耗为0.1μA
支持五种省电模式
从待机模式唤醒时间小于1μs，唤醒速度快
采用16位RISC架构，指令周期为62.5ns
基本时钟模块可配置：内部最高工作频率可达16MHz，提供四个校准频率；内置超低功耗低频振荡器；支持32kHz晶振；支持外部数字时钟源
配备一个16位Timer_A，带三个捕获/比较寄存器
最高支持16个带电容触摸功能的I/O引脚
通用串行接口支持SPI和I2C通信
10位200ksps模数转换器，带内部参考、采样保持和自动扫描功能，仅MSP430G2x52具备该配置
片上集成模拟比较器
集成欠压检测电路
支持板载串行编程，无需外部编程电压，可通过安全熔丝实现可编程代码保护
片上集成仿真逻辑，配备Spy-Bi-Wire接口
封装选项包括：14引脚、20引脚TSSOP，20引脚PDIP，16引脚QFN
CPU采用16位RISC架构，对应用的透明度高
CPU集成16个寄存器，可缩短指令执行时间，寄存器间操作的执行时间为一个CPU时钟周期
R0至R3四个寄存器分别专用作程序计数器、堆栈指针、状态寄存器和常数发生器，其余寄存器为通用寄存器
指令集共包含51条指令，具备三种格式和七种寻址方式，支持字数据和字节数据操作
支持1个激活模式和5种可软件配置的低功耗运行模式，中断事件可将器件从任意低功耗模式唤醒，处理请求后返回中断程序时可恢复低功耗模式

应用领域

便携式测量应用
低成本传感系统，可采集模拟信号并转换为数字信号，处理后用于显示或传输至主系统

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	2KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	256Byte
	EEPROM容量	-
	I/O数量	16
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
