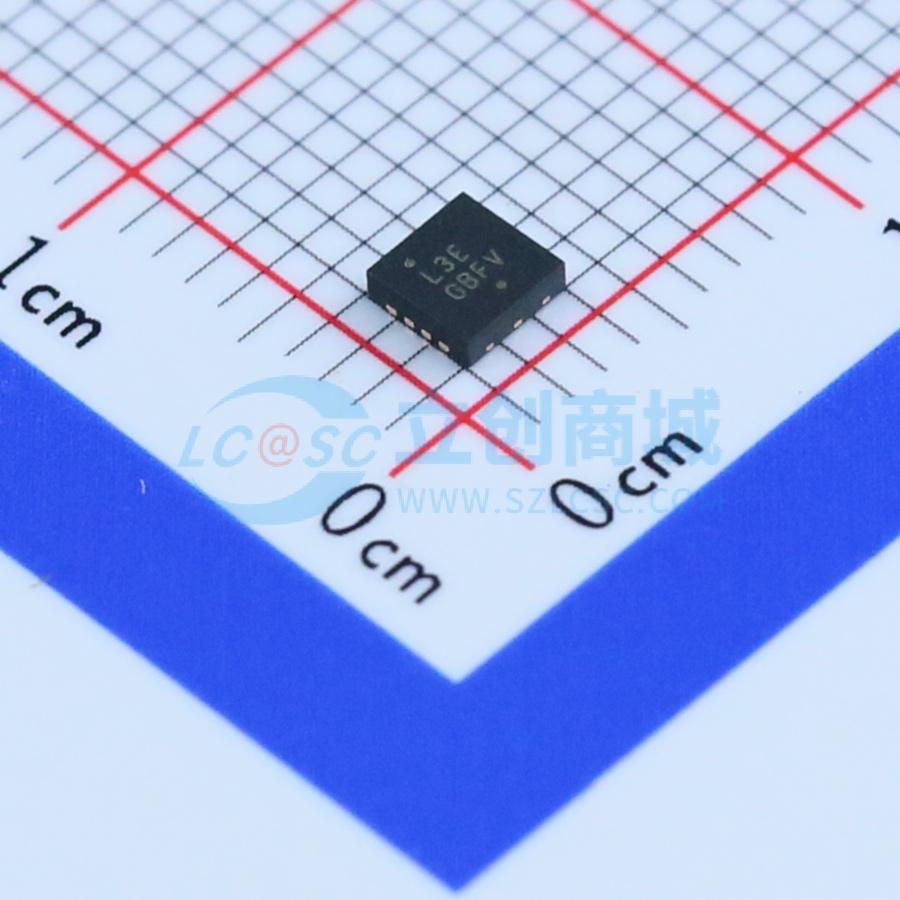

温馨提醒：图片仅供参考，商品以实物为准

ADP3110AKCPZ-RL

双自举12V MOSFET驱动器，带输出禁用功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP3110A 是一款双高电压 MOSFET 驱动器，适用于在一个非隔离同步降压功率转换器中驱动两个 N 沟道 MOSFET 和两个开关。每个驱动器能够驱动一个 3000 pF 负载，传播延迟为 25 ns，转换时间为 30 ns。其中一个驱动器可以自举，适用于处理与浮动高压侧门极驱动器相关联的高电压摆率。 ADP3110A 包括了重叠驱动保护，可防止外部 MOSFET 中的击穿电流。
品牌名称: onsemi(安森美)
商品型号: ADP3110AKCPZ-RL
商品编号: C109351
商品封装: DFN-8(3x3)
包装方式: 编带
商品毛重: 0.177克(g)

商品参数

商品概述

ADP3110A是一款单相12 V MOSFET栅极驱动器，针对同步降压转换器中的高端和低端功率MOSFET栅极驱动进行了优化。高端和低端驱动器能够驱动3000 pF负载，传播延迟为25 ns，转换时间为30 ns。凭借较宽的工作电压范围，可对高端或低端MOSFET栅极驱动电压进行优化，以实现最佳效率。内部自适应非重叠电路可防止两个MOSFET同时导通，从而进一步降低开关损耗。浮动顶部驱动器设计可承受高达35 V的自举（VBST）电压，瞬态电压高达40 V。通过向输出禁用（OD）引脚施加低逻辑电平，可将两个栅极输出拉低。欠压锁定功能可确保在电源电压较低时两个驱动器输出均为低电平，热关断功能可为IC提供过温保护。

商品特性

一体化同步降压驱动器
自举式高端驱动
一个PWM信号生成两路驱动
防交叉导通保护电路
用于禁用驱动器输出的OD引脚，与专利FlexMode控制器配合使用时可满足CPU电压调节器要求
这些器件为无铅器件

应用领域

多相台式机CPU电源
单电源同步降压转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	负载类型	MOSFET
	驱动通道数	2
	工作电压	4.6V~13.2V
	上升时间(tr)	20ns
	下降时间(tf)	11ns

	属性	参数值
	传播延迟 tpLH	45ns
	传播延迟 tpHL	25ns
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	0℃~+85℃
	输入高电平(VIH)	2V
	输入低电平(VIL)	800mV
	静态电流(Iq)	700uA
