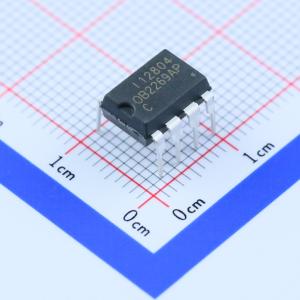

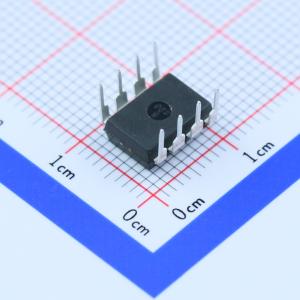

OB2269CAP
电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。PWM开关频率在正常工作时可通过外部编程设置，并可微调至较窄范围。在无负载或轻负载条件下，IC以扩展突发模式运行，以最小化开关损耗，从而实现更低的待机功耗和更高的转换效率。VDD低启动电流和低工作电流有助于实现可靠的上电启动设计，因此可在启动电路中使用大阻值电阻以降低待机功耗。内部斜率补偿可提高系统大信号稳定性，并减少高PWM占空比输出时可能出现的次谐波振荡。电流检测输入上的前沿消隐功能可消除由于缓冲电路二极管反向恢复引起的信号毛刺，这有助于减少应用中的外部元件数量和系统成本
- 品牌名称
- OB(昂宝)
- 商品型号
- OB2269CAP
- 商品编号
- C107220
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 12V~23V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 80% |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -20℃~+85℃ | |
| 工作模式 | PWM 调制 |
商品概述
OB2269C是一款高度集成的电流模式PWM控制IC，专为高性能、低待机功耗和高性价比的离线反激式转换器应用而优化。 正常工作时，PWM开关频率可通过外部编程设置，并可微调至较窄范围。在无负载或轻负载条件下，该IC以扩展“间歇模式”运行，以最小化开关损耗，从而实现更低的待机功耗和更高的转换效率。 VDD低启动电流和低工作电流有助于使用OB2269C设计出可靠的上电启动电路。因此，可在启动电路中使用大阻值电阻，以降低待机功耗。 内部斜率补偿可提高系统大信号稳定性，并减少高PWM占空比输出时可能出现的次谐波振荡。电流检测输入端的前沿消隐功能可消除由缓冲电路二极管反向恢复引起的信号毛刺，这有助于减少应用中的外部元件数量和系统成本。 OB2269C具备全面的保护功能，并具有自动自恢复特性，包括逐周期电流限制（OCP）、过载保护（OLP）、过温保护（OTP）、VDD过压保护（OVP）和欠压锁定（UVLO）。栅极驱动输出钳位在18V，以保护功率MOSFET。 在OB2269C中，OCP阈值斜率经过内部优化，可在通用交流输入范围内实现恒定的输出功率限制。 结合昂宝专有的频率混洗技术和图腾柱式栅极驱动输出的软开关控制，可实现出色的EMI性能。
商品特性
- 昂宝专有的频率混洗技术，改善EMI性能
- 扩展间歇模式控制，提高效率并实现最低待机功耗设计
- 无音频噪声运行
- 外部可编程PWM开关频率
- 内部同步斜率补偿
- 低VIN/VDD启动电流（6.5μA）和低工作电流（2.3mA）
- 电流检测输入端前沿消隐
- 全面保护功能，具备自动自恢复特性
- 外部可编程过温保护（OTP）
- 片上VDD过压保护，用于系统过压保护
- 带迟滞的欠压锁定（UVLO）
- 栅极输出最大电压钳位（18V）
- 具备线电压补偿的逐周期过流阈值设置，可在通用输入电压范围内实现恒定输出电流限制（OCP）
- 过载保护（OLP）
应用领域
- 离线AC/DC反激式转换器，适用于
- 笔记本电脑电源适配器
- PC/电视/机顶盒电源
- 开放式开关电源
- 电池充电器
