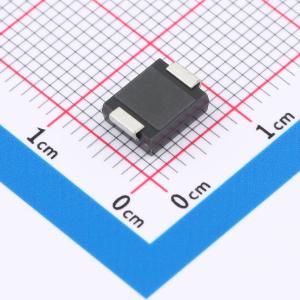

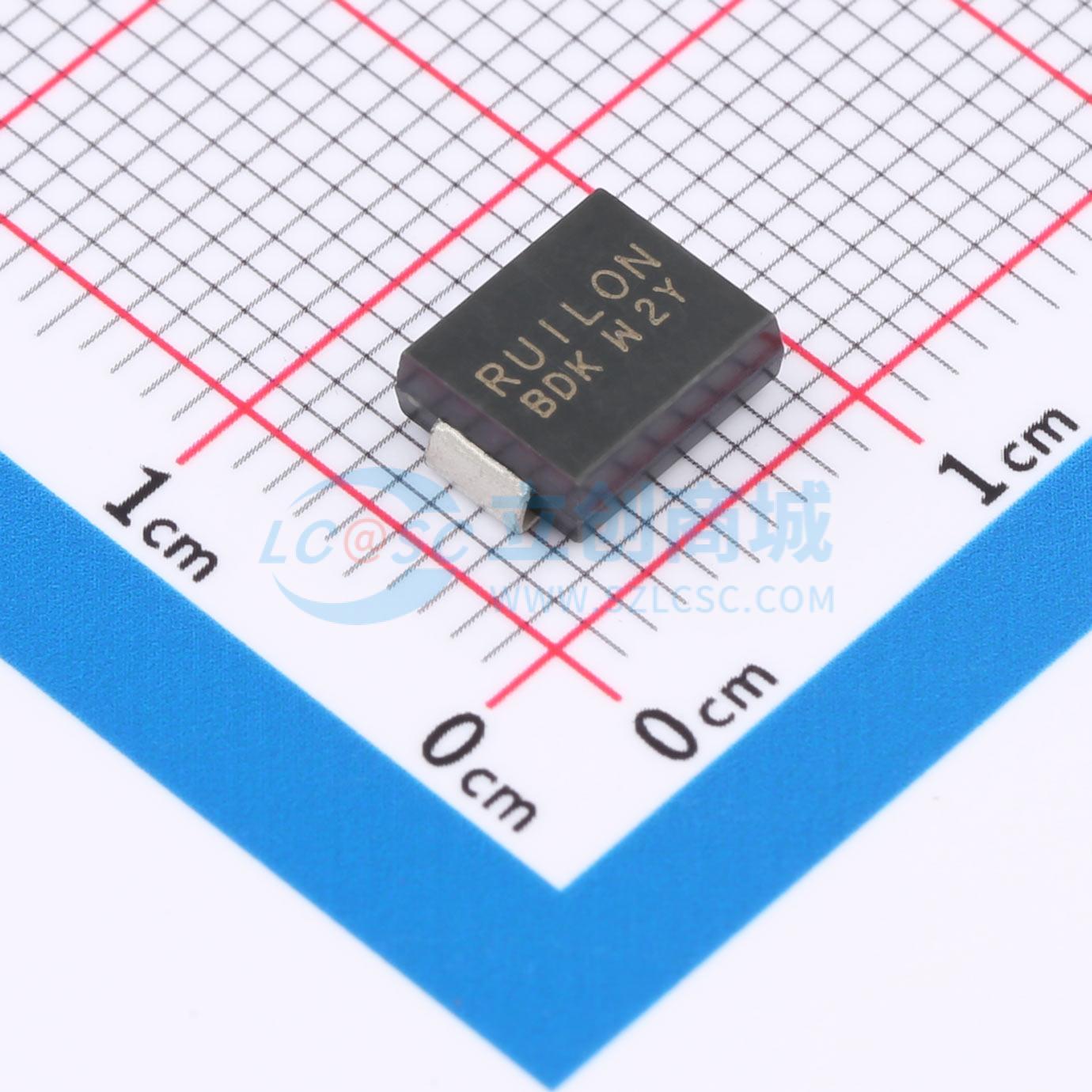

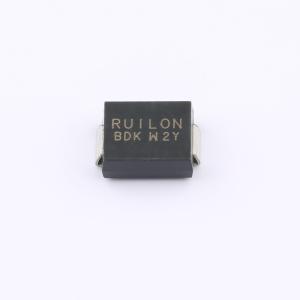

温馨提醒：图片仅供参考，商品以实物为准
SMCJ6.5CA
双向TVS 6.5V截止 峰值浪涌电流：134A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- VBR=7.22V， Vc=11.2V ，Ipp=134A 双向
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- SMCJ6.5CA
- 商品编号
- C10241
- 商品封装
- DO-214AB(SMC)
- 包装方式
- 编带
- 商品毛重
- 0.398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 6.5V | |
| 钳位电压 | 11.2V | |
| 峰值脉冲电流(Ipp) | 134A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 8.3V | |
| 反向电流(Ir) | 500uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SMCJ 系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 薄型封装
- 极快的响应时间
- 无卤素且符合 RoHS 标准
- 低增量浪涌电阻
- 符合 J-STD-020 标准的 MSL 1 级
- 在 10V 以上时，典型反向电流小于 1μA
- 适用于表面贴装应用，可优化电路板空间
- 与工业标准封装 DO-214AB 兼容
- 在 10/1000μs 波形下，具有 1500W 的峰值脉冲功率能力，重复率（占空比）为 0.01%
- 高温焊接：端子在 260°C 下可承受 10 秒
