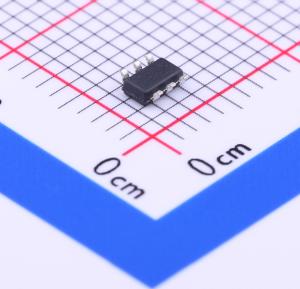

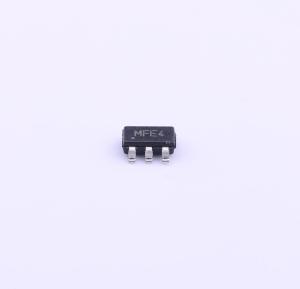

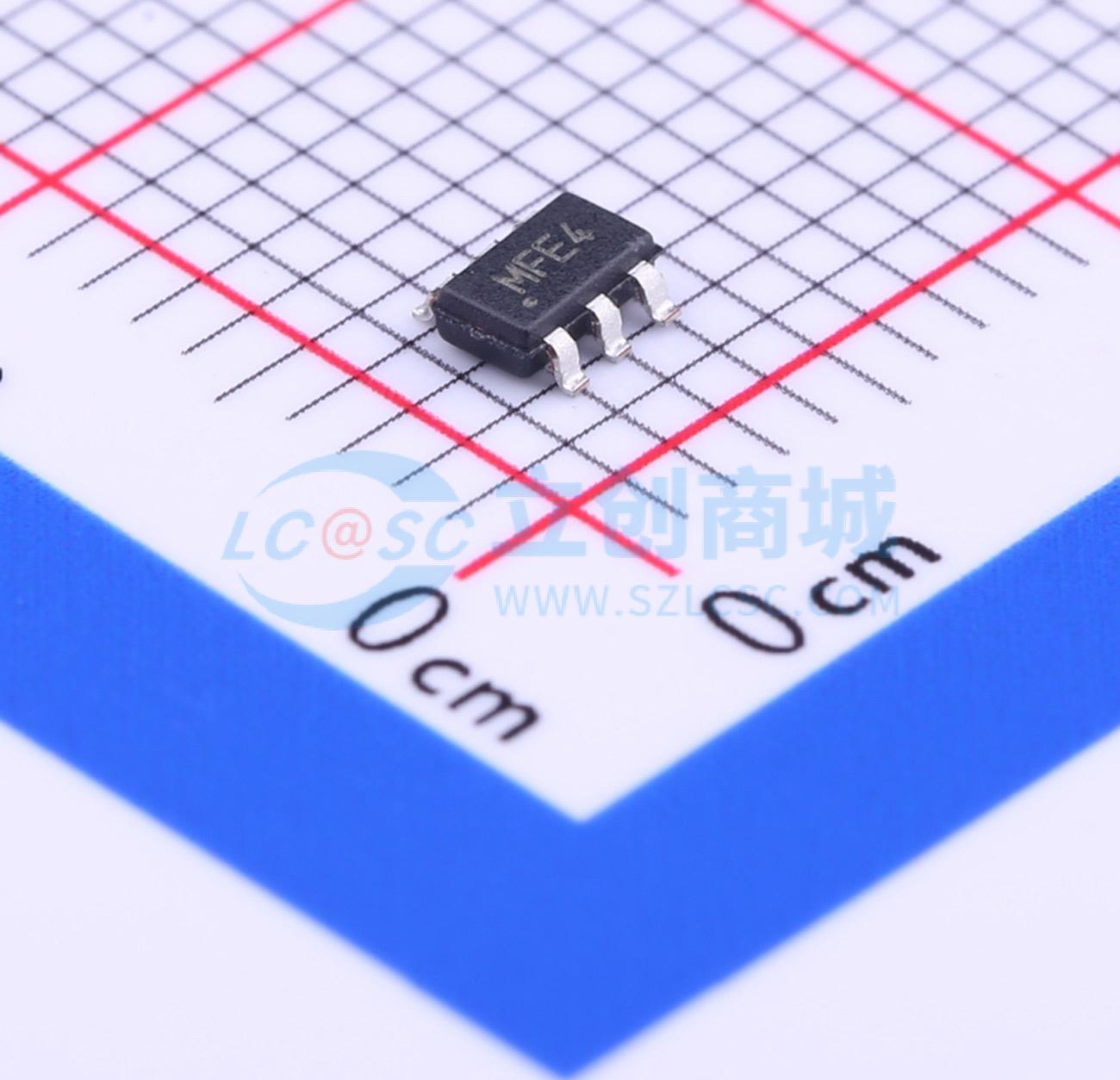

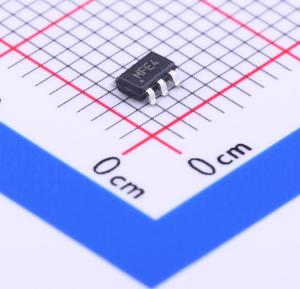

温馨提醒：图片仅供参考，商品以实物为准

MCP16331T-E/CH

高输入电压集成开关降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP16331 是一款高度集成、高效率的固定频率降压 DC-DC 转换器,采用 6 引脚 SOT-23 或 8 引脚 2x3 TDFN 封装。该器件具有高侧开关、固定频率峰值电流模式控制、内部补偿、峰值电流限制和过温保护等功能。最小外部组件即可实现完整的降压 DC-DC 转换器电源供应。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP16331T-E/CH
商品编号: C105695
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 1.7克(g)

商品参数

商品概述

MCP16331是一款高度集成、高效、固定频率的降压型DC-DC转换器，采用流行的6引脚SOT-23或8引脚2x3 TDFN封装，可在高达50V的输入电压源下工作。集成特性包括高端开关、固定频率峰值电流模式控制、内部补偿、峰值电流限制和过温保护。开发一个完整的降压型DC-DC转换器电源所需的外部元件极少。通过集成限流、低电阻、高速N沟道MOSFET及相关驱动电路，可实现高转换器效率。高开关频率可将外部滤波元件的尺寸降至最小，从而减小解决方案的尺寸。 MCP16331可提供500 mA的连续电流，同时将输出电压调节在2.0V至24V之间。集成的高性能峰值电流模式架构可使输出电压保持严格稳定，即使在电源系统常见的输入电压阶跃和输出电流瞬态情况下也是如此。EN输入用于开启和关闭器件。关闭时，输入仅消耗几μA的电流，适用于减载和负载分配应用。该引脚内部上拉，因此即使EN引脚悬空，器件也会启动。输出电压通过外部电阻分压器设置。MCP16331采用节省空间的6引脚SOT-23和8引脚2x3 TDFN表面贴装封装。

商品特性

效率高达96%
输入电压范围：4.4V至50V
输出电压范围：2.0V至24V
输出电压精度：2%
认证：AEC-Q100 Rev. G，1级（-40℃至125℃）
集成N沟道降压开关：600 mΩ
在所有输入电压范围内，最小输出电流为500 mA
在3.3V和5V输出电压、输入电压>12V、环境温度为+25℃且采用SOT-23封装时，输出电流高达1.2A
在12V输出电压、输入电压>18V、环境温度为+25℃且采用SOT-23封装时，输出电流高达0.8A
固定频率：500 kHz
输出电压可调
器件关断电流低
峰值电流模式控制
内部补偿
与陶瓷电容配合使用时稳定
内部软启动
EN引脚内部上拉
逐周期峰值电流限制
欠压锁定（UVLO）：启动电压4.1V；停止电压3.6V
过温保护
可用封装：6引脚SOT-23、8引脚2x3 TDFN

应用领域

PIC MCU/dsPIC DSC微控制器偏置电源
48V、24V和12V工业输入DC-DC转换
机顶盒（STB）
DSL电缆调制解调器
汽车应用
AC/DC适配器
铅酸电池供电设备
AC-DC数字控制电源
功率计
消费电子
医疗保健
分布式电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交71单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.4V~50V
	输出电压	2V~24V
	输出电流	500mA
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
