CD40175BE
CMOS 四 D 型触发器高压类型(20V 额定值)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD40175B CMOS 四通道 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号

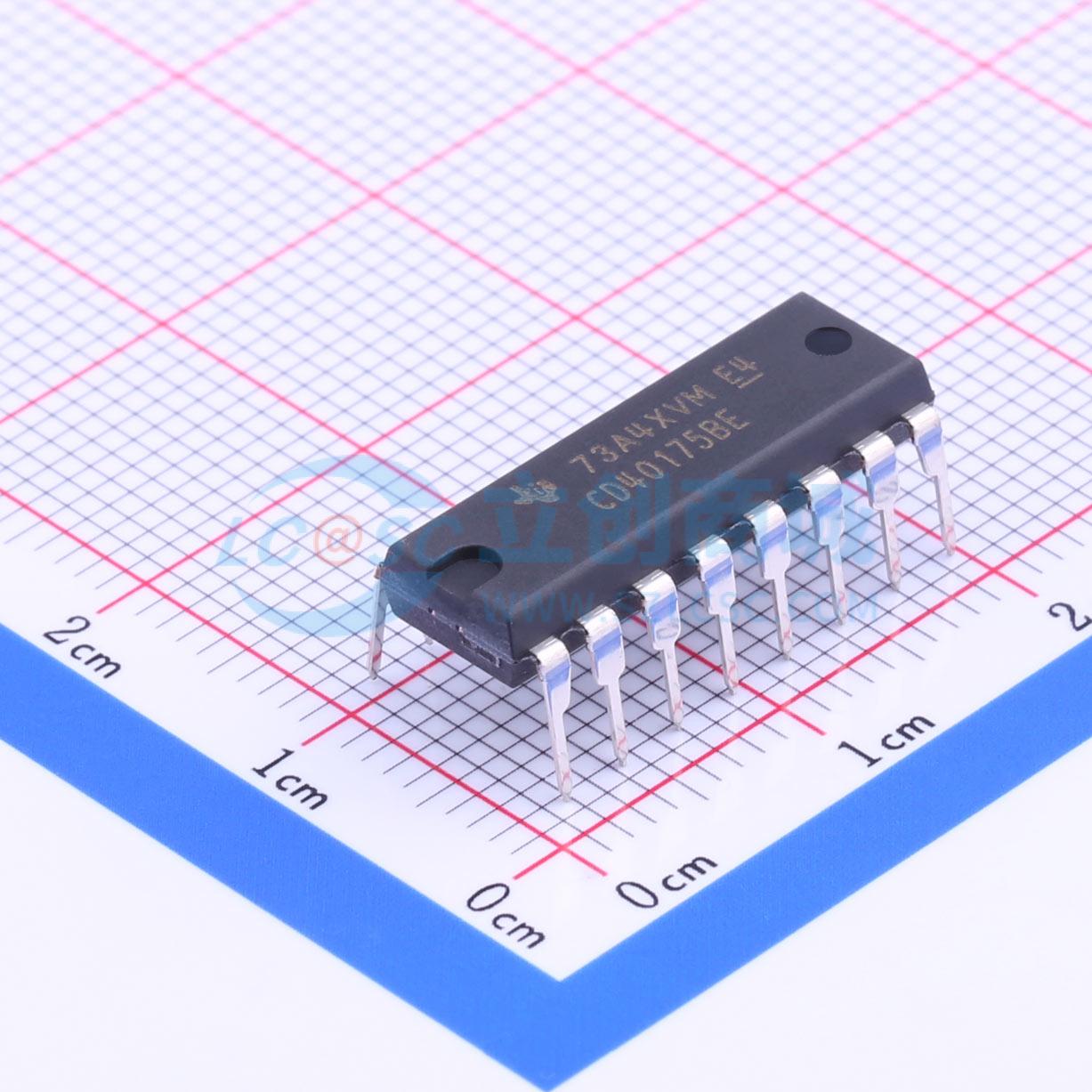

- CD40175BE
- 商品编号
- C105634
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 1.333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~18V | |
| 时钟频率(fc) | 14MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 120ns@15V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 4000B系列 | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 5pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 60ns | |
| 保持时间 | 40ns |
商品概述
这是一款CMOS四通道D型高压触发器,额定电压为20 V。CD40175B包含四个相同的D型触发器,每个触发器拥有独立的D数据输入端和互补的Q、反Q输出端,时钟和清零输入为所有触发器共用。时钟脉冲的正跳变沿将数据传输到Q输出端,清零输入端的低电平会同时复位所有四个触发器。该器件可用作移位寄存器单元,或用于翻转和计数应用的T型触发器。CD40175B提供多种封装类型:16引脚密封双列直插陶瓷封装(后缀F3A)、16引脚双列直插塑料封装(后缀E)、16引脚小外形封装(后缀M、M96、MT、NSR)、16引脚薄型收缩小外形封装(后缀PW、PWR)。
商品特性
- 在20 V下对静态电流进行100%测试
- 全封装温度范围内,18 V下最大输入电流为1 μA;18 V、25 ℃下最大输入电流为100 nA
- 全封装温度范围内的噪声容限:VDD=5V时为1V,VDD=10V时为2V,VDD=15V时为2.5V
- 支持5 V、10 V、15 V参数额定值
- 满足JEDEC暂定标准No.13B《B系列CMOS器件描述规范》的所有要求
- 输出可兼容2个HTL负载、2个低功耗TTL负载或1个低功耗肖特基TTL负载
- 标准化对称输出特性
应用领域
- 移位寄存器
- 缓冲/存储寄存器
- 模式发生器
- 翻转应用
- 计数应用
