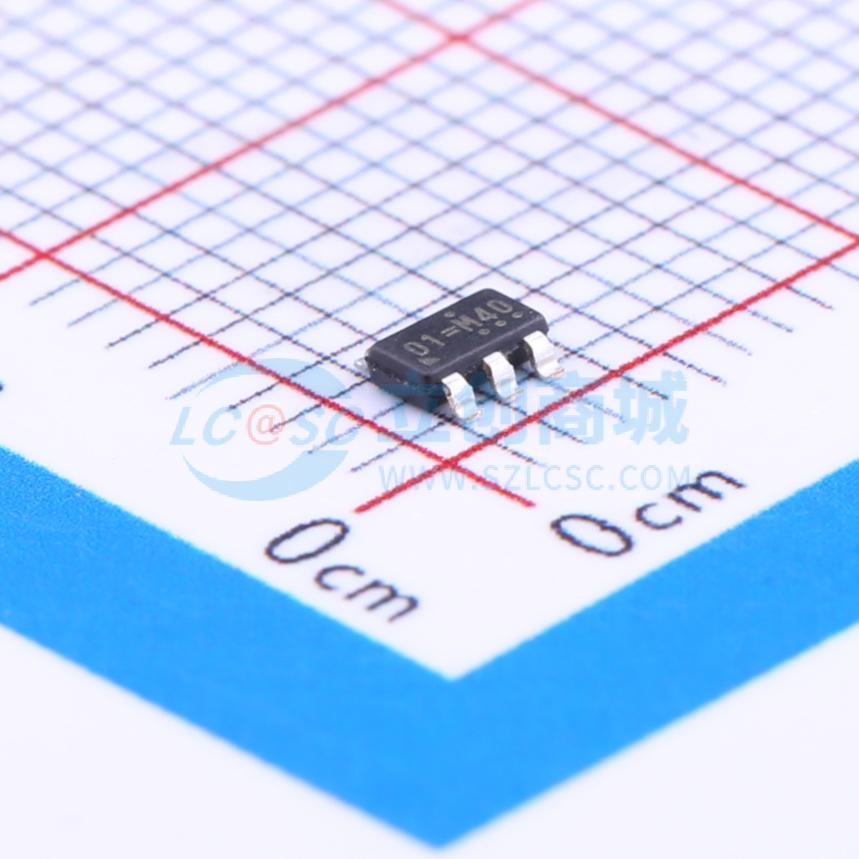

RT8471GJ5

1.2A/1A 内置开关、迟滞型高亮度 LED 驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1.2A/1A 磁滞式高亮度 LED 驱动器
品牌名称: RICHTEK(立锜)
商品型号: RT8471GJ5
商品编号: C105529
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

RT8471是一款高效率、连续模式的电感降压转换器，专为从高于LED电压的电源驱动单个或多个串联连接的LED而设计。它的工作输入电压范围为7V至36V，并采用具有高侧电流检测电阻的迟滞控制来设置恒定输出电流。RT8471包含一个输出开关和一个高侧输出电流检测电路，使用外部电阻来设定标称平均输出电流。通过模拟或PWM输入信号进行PWM调光可以实现LED亮度控制。RT8471提供小型TSOT-23-5封装或散热效率更高的SOP-8（裸露焊盘）和MSOP-8（裸露焊盘）封装。

商品特性

7V 至 36V 输入电压范围
带高端电流检测的迟滞控制
内置N沟道MOSFET，低RDS(ON)为350mΩ
1A 输出电流（仅限TSOT-23-5）
1.2A 输出电流（仅限SOP-8（裸露焊盘）和MSOP-8（裸露焊盘））
最高97%效率
典型±5% LED电流精度
模拟或PWM控制信号用于LED调光
300Hz板载斜坡发生器
输入欠压锁定
热关断保护
符合RoHS标准且无卤素

应用领域

汽车LED照明
高功率LED照明
指示和应急照明
建筑照明
低压工业照明
标识和装饰性LED照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	7V~36V
	开关频率	-
	通道数	1
	输出电流	1A

	属性	参数值
	调光	模拟；PWM
	特性	过温保护(OTP)；欠压保护(UVP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	5%
