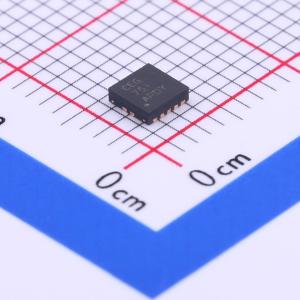

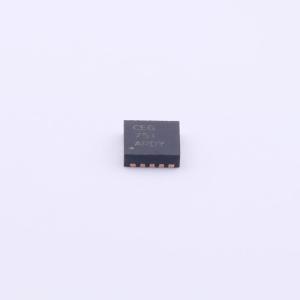

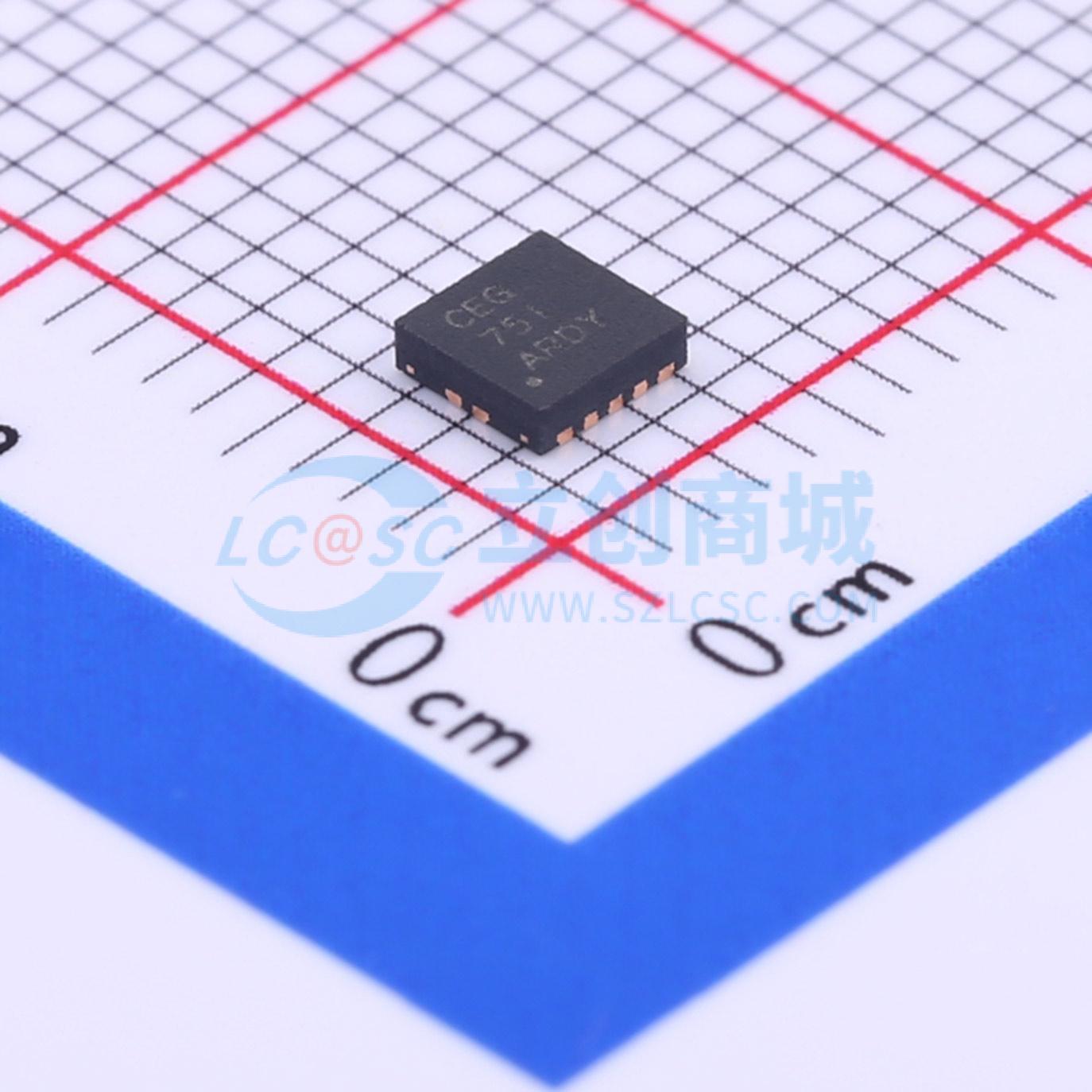

温馨提醒：图片仅供参考，商品以实物为准
TPS74701DRCR
具有电源正常指示和使能功能的 500mA、低输入电压 (0.8V)、可调节超低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS74701 可调节（0.8V 至 3.6V）、可编程软启动单路输出 500mA LDO 稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS74701DRCR
- 商品编号
- C105262
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~3.6V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 60dB | |
| 压差 | 50mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | - | |
| 特性 | 欠压锁定；过流保护；带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS74701低压差（LDO）线性稳压器为各种应用提供了一种易于使用、性能可靠的电源管理解决方案。用户可编程软启动功能通过降低启动时的电容性浪涌电流，将输入电源的压力降至最低。软启动过程是单调的，非常适合为多种不同类型的处理器和ASIC供电。使能输入和电源正常输出功能便于与外部稳压器进行轻松排序。这种完全的灵活性使用户能够配置出满足FPGA、DSP和其他有特殊启动要求的应用的排序需求的解决方案。 精密基准源和误差放大器在负载、线路、温度和工艺变化范围内可实现2%的精度。该器件在使用任何大于或等于2.2 μF的电容时都能保持稳定，并且在-40°C至125°C的温度范围内进行了全面的规格定义。TPS74701采用小型3 mm × 3 mm SON - 10封装，与TPS74801兼容。
商品特性
- 输出电压范围：0.8 V至3.6 V
- 超低输入电压范围：0.8 V至5.5 V
- 偏置电压范围：2.7 V至5.5 V
- 低压差：在500 mA、偏置电压为5 V时，典型值为50 mV
- 电源正常（PG）输出可用于电源监控或为其他电源提供排序信号
- 在线路、负载和温度变化范围内精度为2%
- 可编程软启动提供线性电压启动
- 偏置电压允许在低输入电压下运行，并具有良好的瞬态响应
- 使用任何大于或等于2.2 μF的输出电容时都能保持稳定
- 采用小型3 mm × 3 mm × 1 mm 10引脚封装
应用领域
- FPGA应用
- DSP内核和I/O电压
- 后级稳压应用
- 有特殊启动时间或排序要求的应用
- 热插拔和浪涌控制
