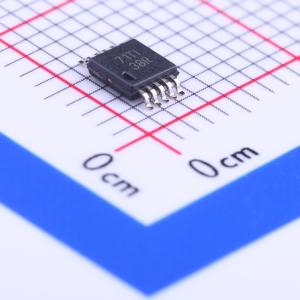

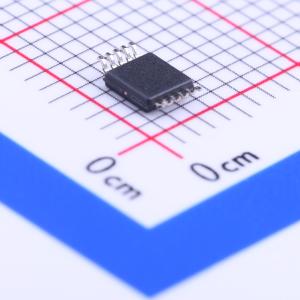

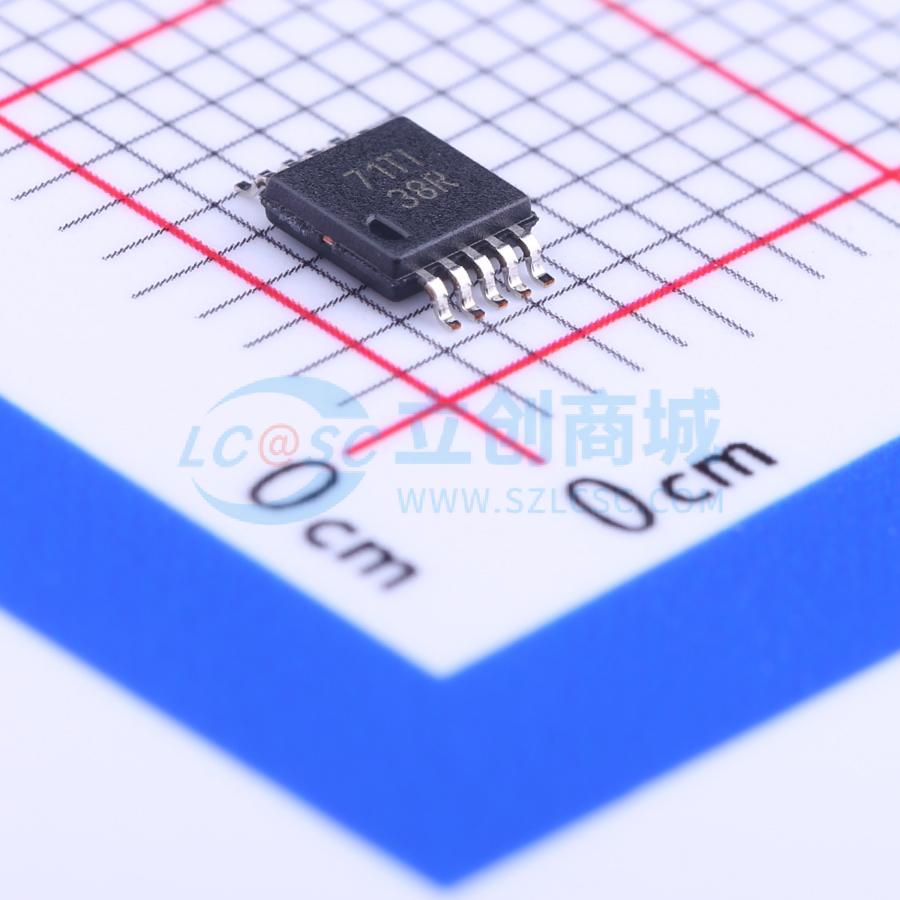

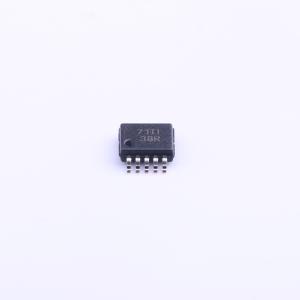

温馨提醒：图片仅供参考，商品以实物为准
TS5A22364DGSR
TS5A22364 0.65-Ω 双SPDT模拟开关，具有负信号能力
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双通道单刀双掷(SPDT)模拟开关，工作电压范围为2.3V至5.5V，具有负信号能力，适用于音频应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TS5A22364DGSR
- 商品编号
- C105181
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 2 | |
| 工作电压 | 2.3V~5.5V | |
| 导通时间(ton) | 34ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 650mΩ | |
| 关闭时间(toff) | 19ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 370pF | |
| 带宽 | 18.3MHz |
商品概述
TS5A22364是一款双向、2通道、单刀双掷（SPDT）模拟开关，工作电压范围为2.3 V至5.5 V。该器件具备负信号处理能力，允许低于地电位的信号无失真地通过开关。此外，TS5A22364内置一个分流开关，当常闭（NC）或常开（NO）端子与公共端（COM）断开连接时，可自动释放这些端子上的电容。这可减少在两个信号源之间切换时产生的可听咔嗒/噗噗声。先断后通特性可防止信号在从一条路径转移到另一条路径时出现失真。低导通电阻、出色的通道间导通电阻匹配以及极小的总谐波失真（THD）性能使其非常适合音频应用。3.00 mm × 3.00 mm DRC封装还提供无磁版本，适用于医学成像应用。
商品特性
- 规定的先断后通切换
- 负信号处理能力：最大摆幅为 -2.75 V至2.75 V（VCC = 2.75 V）
- 内置分流开关，防止在两个信号源之间切换时产生可听咔嗒/噗噗声
- 低导通电阻（典型值0.65 Ω）
- 低电荷注入
- 出色的导通电阻匹配
- 2.3 V至5.5 V电源（VCC）
- 闩锁性能符合JESD 78 II类标准，超过100 mA
- 静电放电（ESD）性能符合JESD 22标准进行测试
- 2500 V人体模型（A114 - B，II类）
- 1500 V带电器件模型（C101）
- 200 V机器模型（A115 - A）
应用领域
- 手机
- 个人数字助理（PDA）
- 便携式仪器
- 音频路由
- 医学成像
