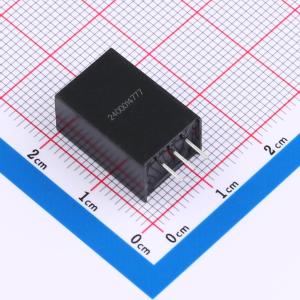

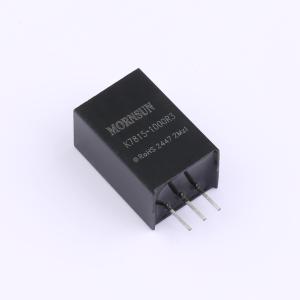

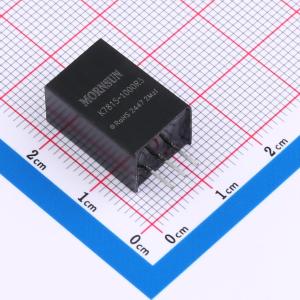

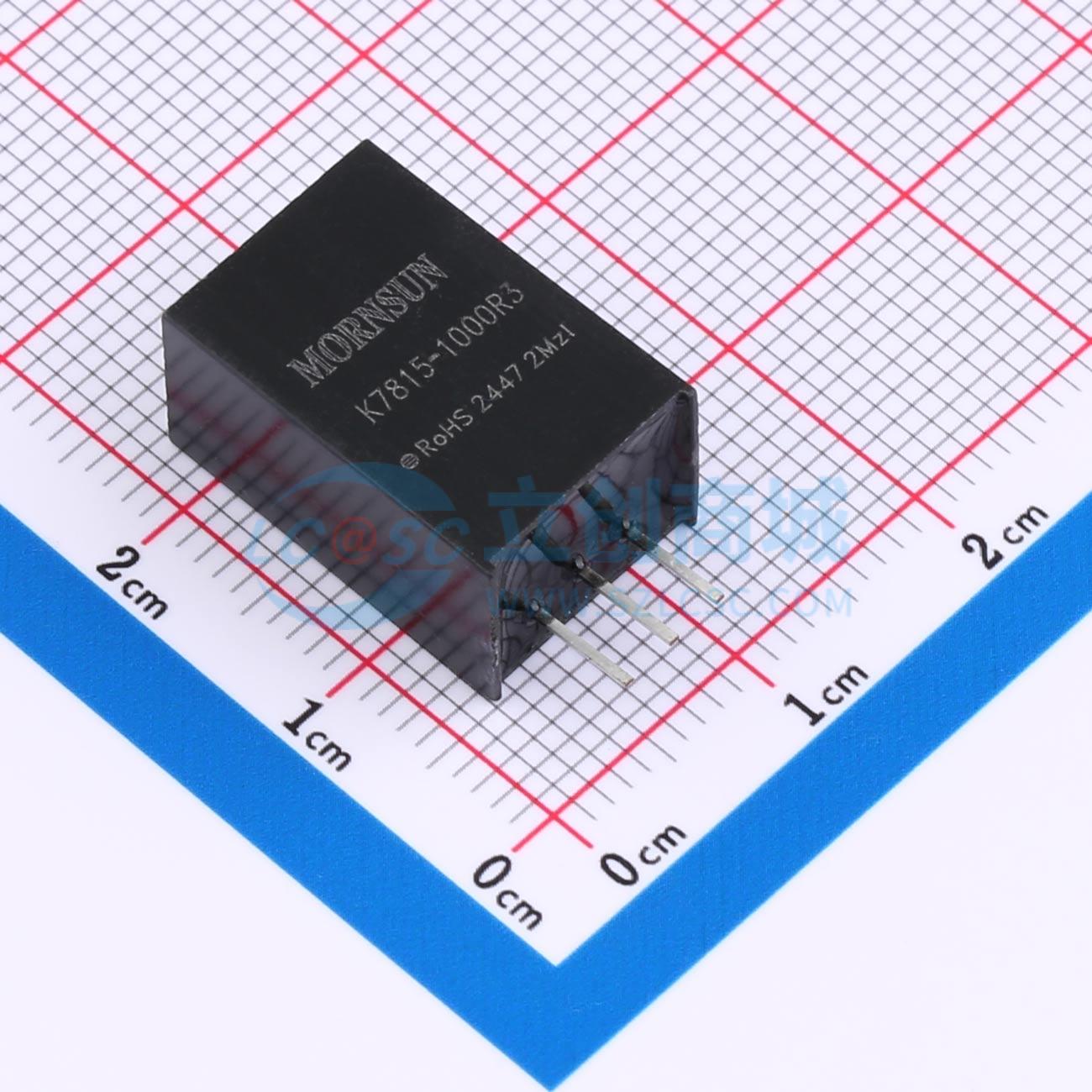

K7815-1000R3
DC/DC模块电源，宽电压输入，非隔离稳压单路输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽电压输入，非隔离稳压单路输出。是高效率的开关稳压器，是LM78xx系列三端线性稳压器的理想替代品。它效率高，损耗小，使用时无需外加散热片。产品可广泛应用于工控、电力、仪表等多个行业。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- K7815-1000R3
- 商品编号
- C970755
- 商品封装
- SIP,11.5x9mm
- 包装方式
- 管装
- 商品毛重
- 8.458克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 2 | |
| 工作电压(Vin) | 8V~18V | |
| 输出电压精度 | ±2% | |
| 输出电压(Vout) | 15V | |
| 输出电流(最大值) | 1A；300mA | |
| 转换效率 | 96% |
| 属性 | 参数值 | |
|---|---|---|
| 最大容性负载 | 680uF；330uF | |
| 静态电流(Iq) | 100uA | |
| 开关频率 | 680kHz | |
| 纹波噪声 | 20mVp-p | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
K78xx-1000R3(L)系列是高效率的开关稳压器，是LM78xx系列三端线性稳压器的理想替代品。它效率高，损耗小，使用时无需外加散热片。产品可广泛应用于工控、电力、仪表等多个行业。
商品特性
- 效率高达96%
- 空载输入电流低至0.1mA
- 工作温度范围：-40°C to +85°C
- 支持负输出
- 短路保护
- 引脚与LM78xx系列兼容
- 通过IEC60950, UL60950, EN60950认证
应用领域
- 工控
- 电力
- 仪表
