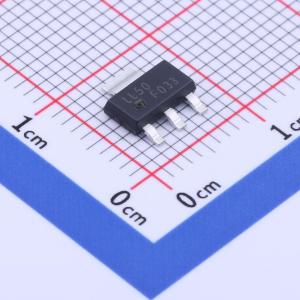

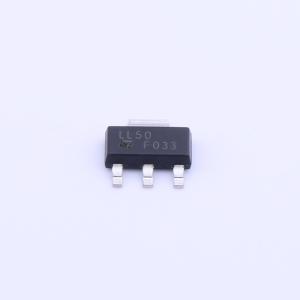

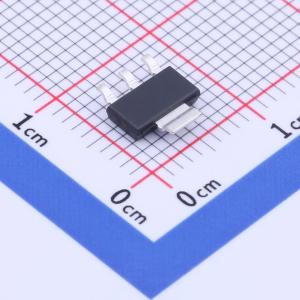

温馨提醒：图片仅供参考，商品以实物为准

LDL1117S50R

1.2 A高电源抑制比低压差线性稳压器

描述: 提供最大 1.2 A 的电流，输入电压范围为 2.5 V 至 18 V，典型压差为 350 mV @ 1.2 A。在 120 Hz 时具有 87 dB 的高电源抑制比，在 100 kHz 时降至 40 dB 以上，适用于开关电源的直接调节和 DC-DC 转换器中的二次线性调节。该器件包括限流、安全工作区和热保护。
品牌名称: ST(意法半导体)
商品型号: LDL1117S50R
商品编号: C970558
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.251克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(3)输出1A以上方案

商品参数

商品概述

LDL1117可提供最高1.2 A的电流，输入电压范围为2.5 V至18 V，在1.2 A电流下的典型压差为350 mV。该器件在120 Hz时的电源抑制比高达87 dB，在100 kHz时仍超过40 dB，使其适用于开关电源（SMPS）的直接稳压以及DC - DC转换器的二次线性稳压。该器件具备限流、安全工作区（SOA）和热保护功能。

商品特性

输入电压范围：2.5 V至18 V
提供多种固定输出电压选项：1.2 V（1.185 V）、1.5 V、1.8 V、2.5 V、3 V、3.3 V、5.0 V（其他电压可按需提供）
保证输出电流为1.2 A
在1.2 A电流下的典型压差为350 mV
具备内部热保护、限流和功率限制功能
在120 Hz时的电源抑制比（PSRR）高达87 dB
工作温度范围：-40 °C至125 °C
采用SOT223封装

应用领域

消费电子
工业领域
开关电源（SMPS）
主板负载点（P.O.L.）
DC - DC后置稳压

数据手册PDF

放大查看下载PDF

交货周期

订货69-71个工作日

购买数量

(1个/圆盘，最小起订量 2500 个)

个

起订量：2500 个1个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	18V
	输出电压	5V
	输出电流	1.2A
	电源纹波抑制比(PSRR)	87dB@(120Hz)
	压差	350mV@(1.2A)

	属性	参数值
	静态电流(Iq)	250uA
	噪声	60uVrms
	特性	过流保护
	工作温度	-40℃~+125℃
	输出极性	正极
	输出通道数	1
