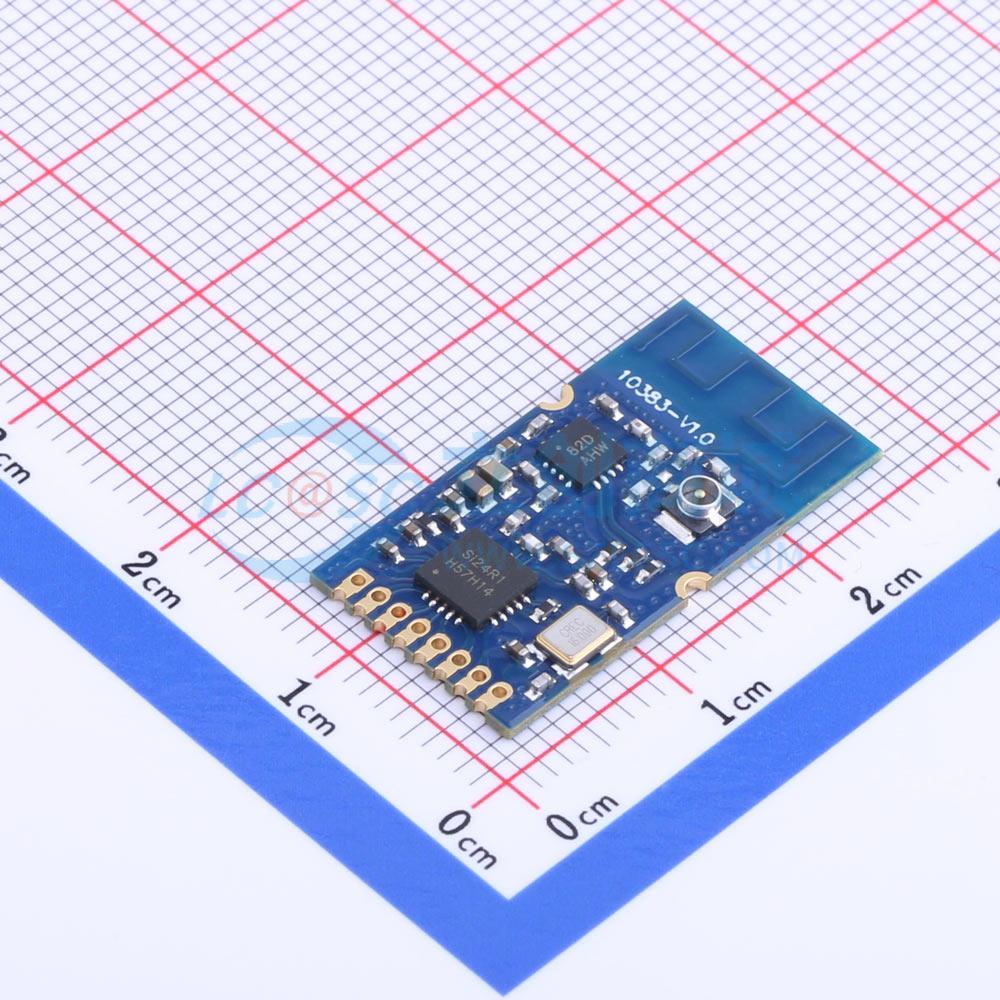

E01C-ML01SP2

2.4GHz 100mW SPI SMD 无线模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 2.4G无线模块国产Si24R1+PA+LNA芯片兼容nRF24L01 大功率SPI接口
品牌名称: EBYTE(亿佰特)
商品型号: E01C-ML01SP2
商品编号: C970279
包装方式: 编带
商品毛重: 5.85克(g)

商品参数

商品概述

E01C-ML01SP2 是国产的 SI24R1 为核心自主研发的小尺寸、自带 PCB 天线、最大发射功率为 100mW 的 2.4GHz 贴片型无线模块。在原有基础上内置了功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到 100mW 的同时接收灵敏度也获得进一步的提升，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。该产品已获得 FCC、CE、RoHS 等国内外权威认证报告，使用工业级高精度 16MHz 晶振。由于 E01C-ML01SP2 是纯射频收发模块需要使用 MCU 驱动或使用专用的 SPI 调试工具。

商品特性

超小体积，仅 12.8x25mm
RFX2401C 功放方案，最大发射功率 100mW，软件多级可调
理想条件下，通信距离可达 1.8km
同时具有 PCB 板载天线和 IPX 接口，用户可根据自身需求选择使用
专业射频屏蔽罩，抗干扰、防静电
支持全球免许可 ISM 2.4GHz 频段
支持 2Mbps、1Mbps 和 250kbps 空中速率
125 个通讯频道，满足多点通讯、分组、跳频等应用需求
通过 SPI 接口与 MCU 连接，速率 0~10Mbps
支持 2.0~3.6V 供电，大于 3.3V 供电均可保证最佳性能
工业级标准设计，支持 -40~+85°C 长时间使用

应用领域

可穿戴式设备
智能家居以及工业传感器等
安防系统、定位系统
无线遥控
无线游戏遥控器
医疗保健产品
无线语音，无线耳机
汽车行业应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	2.4GHz
	调制方式	GFSK
	发射功率	20dBm
	接口类型	SPI
	工作电压	2V~3.6V

	属性	参数值
	天线形式	板载PCB天线；IPEX接口
	接收电流	28.5mA
	发送电流	120mA
	通讯距离	1.8km
	接收灵敏度	-96dBm
	工作温度	-40℃~+85℃
