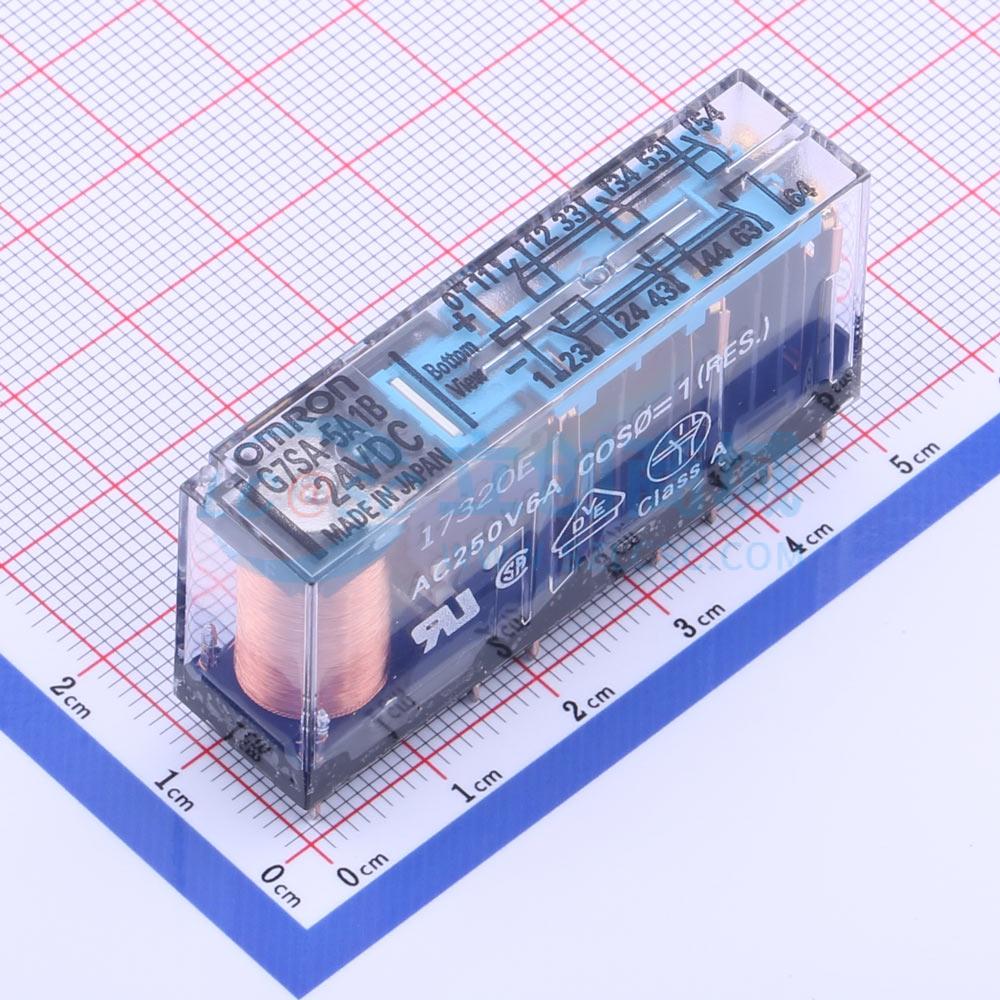

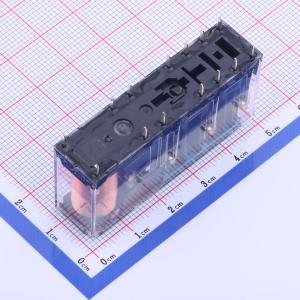

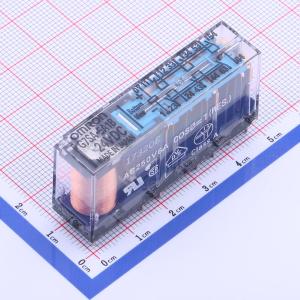

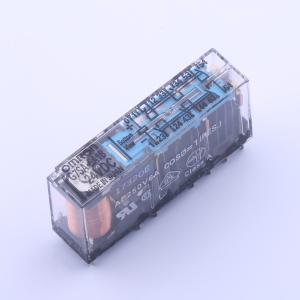

G7SA-5A1B DC24
24V 6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 额外的推入式端子插座与传统螺丝端子相比，可节省接线工作（与传统螺丝端子相比，接线时间减少 60%）。具有强制导向触点的继电器（符合 EN 50205 A 类标准，经 VDE 认证）。支持机械的 CE 标志（机械指令）。用作联锁电路的一部分时，有助于避免机器出现危险状态。提供四极和六极继电器。继电器的端子排列简化了印刷电路板图案设计。输入和输出之间有加强绝缘。不同极性的某些极之间有加强绝缘。
- 品牌名称
- OMRON(欧姆龙)
- 商品型号
- G7SA-5A1B DC24
- 商品编号
- C968859
- 商品封装
- DIP,50x13mm
- 包装方式
- 盒装
- 商品毛重
- 9.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 五组常开+一组常闭:5A+1B(五刀单掷-常开+单刀单掷-常闭) | |
| 触点容量(电阻负载) | 6A@30VDC；6A@250VAC | |
| 最大切换电压 | 250V@AC；125V@DC | |
| 额定线圈功率 | 500mW | |
| 触点材料 | 银合金+镀金 | |
| 最大切换电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | 有极性-单线圈 | |
| 线圈电阻 | 1.152kΩ | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 20ms | |
| 释放时间 | 20ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 50mm | |
| 宽度 | 13mm |
商品概述
与传统螺丝端子相比，额外的推入式Plus端子插座可节省布线工作（与传统螺丝端子相比，布线时间减少60%）。具有强制导向触点的继电器（符合EN 50205 A类标准，经VDE认证）。支持机械的CE标志（机械指令）。用作联锁电路的一部分时，有助于避免机器出现危险状态。提供四极和六极继电器。继电器的端子排列简化了印刷电路板（PwB）图案设计。输入和输出之间采用加强绝缘。不同极性的某些极之间采用加强绝缘。
