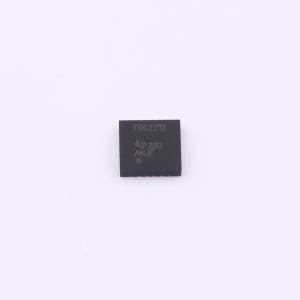

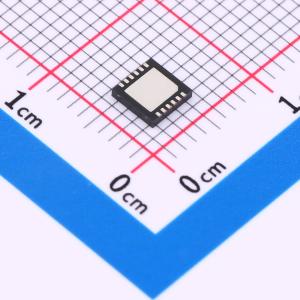

温馨提醒：图片仅供参考，商品以实物为准

FDC2212DNTR

适用于接近传感和液位感测的抗EMI电容数字转换器IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FDC2212 2 通道、28 位、电容数字转换器
品牌名称: TI(德州仪器)
商品型号: FDC2212DNTR
商品编号: C968585
商品封装: WSON-12(4x4)
包装方式: 编带
商品毛重: 0.0848克(g)

商品参数

商品概述

电容式传感是一种低功耗、低成本且高分辨率的非接触式感测技术，适用于从接近检测和手势识别到远程液位感测领域的各项应用。电容式传感系统中的传感器可以采用任意金属或导体，因此可实现高度灵活的低成本系统设计。电容式传感应用灵敏度的主要限制因素在于传感器的噪声敏感性。FDC2x1x 采用创新型抗 EMI 架构，即使在高噪声环境中也能维持性能不变。 FDC2x1x 是面向电容式传感解决方案的抗噪声和 EMI、高分辨率、高速、多通道电容数字转换器系列。该系列器件采用基于窄带的创新型架构，可对噪声和干扰进行高度抑制，同时在高速条件下提供高分辨率。该系列器件支持宽激励频率范围，可为系统设计带来灵活性。宽频率范围对于导电液体（例如清洁剂、肥皂液和油墨）感测的可靠性特别有用。 FDC221x 经过优化，分辨率高达 28 位，而 FDC211x 的采样速率高达 13.3ksps，便于实现使用快速移动目标的应用。250nF 超大最高输入电容支持使用远程传感器并跟踪环境随时间、温度和湿度的变化情况。 FDC2x1x 系列器件面向接近感测和液位感测应用，适用于所有液体类型。如果非导电液位感测应用存在干扰（例如人手），建议使用集成有源屏蔽驱动器的 FDC1004。

商品特性

抗电磁干扰(EMI) 架构
最高输出速率（每条有源通道）：13.3ksps（FDC2112，FDC2114）；4.08ksps（FDC2212，FDC2214）
最大输入电容：250nF（10kHz 频率，1mH 电感时）
传感器激励频率：10kHz 至 10MHz
通道数：2 或 4
分辨率：高达 28 位
系统噪底：100sps 时为 0.3fF
电源电压：2.7V 至 3.6V
功耗：2.1mA（有源）
低功耗休眠模式：35μA
关断电流：200nA
接口：I2C
温度范围：-40°C 至 +125°C

应用领域

接近传感器
手势识别
液位传感器（包括清洁剂、肥皂液和油墨等导电液体）
碰撞避免
雨、雾、冰、雪传感器
汽车门及尾门一脚踢开传感器
材料尺寸检测

	属性	参数值
	商品目录	电容传感IC
	传感容量范围	-
	通道数	2
	有效分辨率(ENOB)	28bit

	属性	参数值
	工作电压	2.7V~3.6V
	接口类型	I2C
	工作温度	-40℃~+125℃
