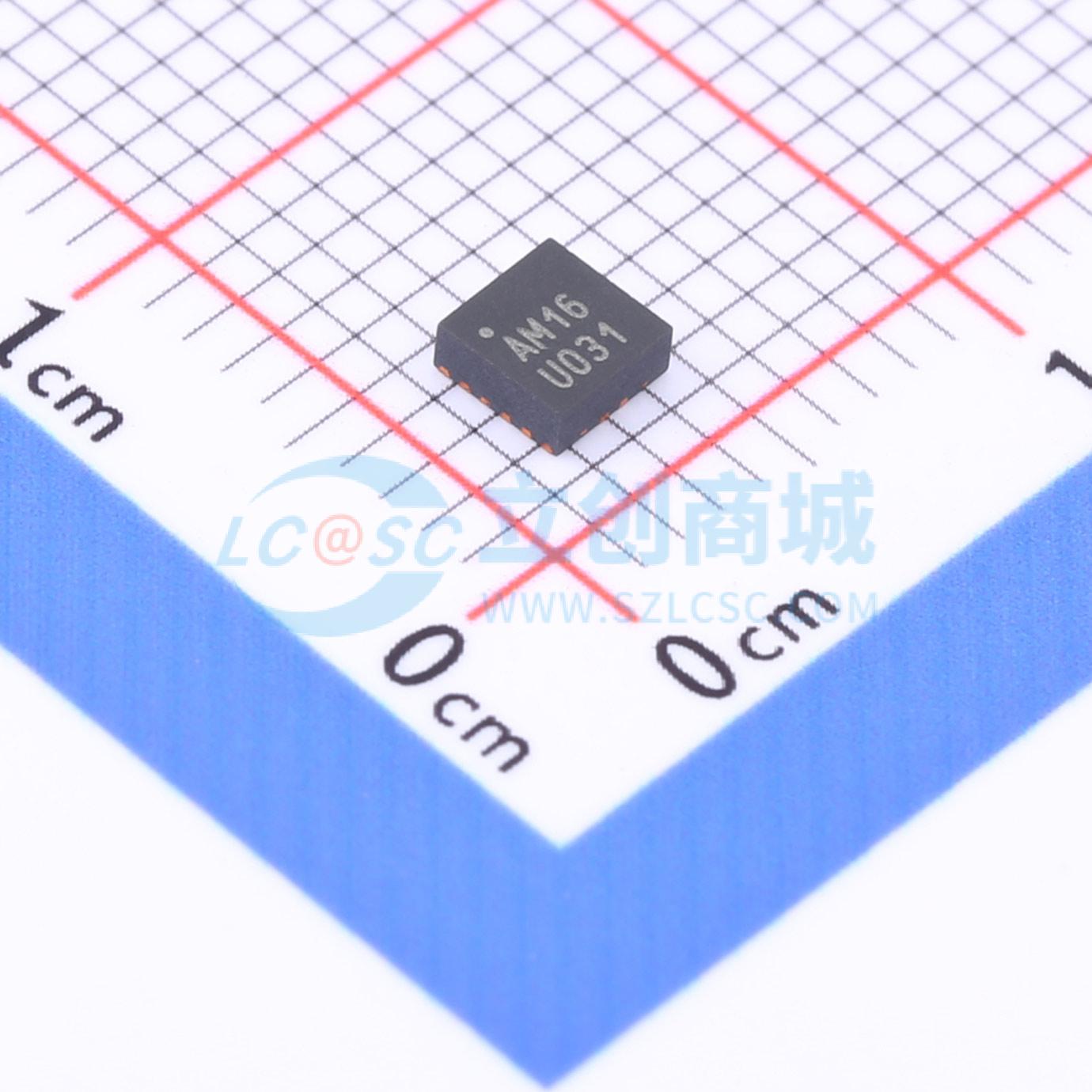

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.4V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压(Vout) | 1.8V~3.3V | |
| 输出电流(最大值) | 1A | |
| 转换效率 | 94% |
商品概述
EP53A8xQI是一款片上电源系统（PowerSoC）DC-DC转换器。它采用先进的3mm x 3mm x 1.1mm 16引脚QFN封装，集成了电感器、MOSFET开关、小信号电路和补偿电路。 集成电感器确保整个电源解决方案经过全面特性表征，电感器与硅芯片和补偿网络精心匹配。它能实现极小的解决方案占位面积、低输出纹波、少元件数量和高可靠性，同时保持高效率。整个解决方案的占位面积小至21mm²，可在-40℃至85℃的环境温度范围内工作。 EP53A8xQI使用3引脚VID轻松选择输出电压设置。输出电压设置有两个优化范围，可覆盖典型的VOUT设置。 VID引脚可动态更改，以实现快速动态电压调节。EP53A8LQI还可选择使用外部分压器。 所有产品均符合RoHS标准，且适用于无铅制造环境。
商品特性
- 集成电感器技术
- -40℃至+85℃环境温度范围
- 3mm x 3mm x 1.1mm QFN封装
- 整体解决方案占位面积约21mm²
- 低VOUT纹波，以实现IO兼容性
- 高效率，高达94%
- VOUT范围为0.6V至VIN - 0.5V
- 1A连续输出电流
- 5MHz开关频率
- 3引脚VID，实现无干扰电压调节
- 内部软启动电路
- 短路和过流保护
- 欠压锁定和热保护
- PowerSoC解决方案中的IC级可靠性
应用领域
- 便携式无线和RF应用
- 无线宽带数据卡
- 固态存储应用
- 对噪声和空间敏感的应用
