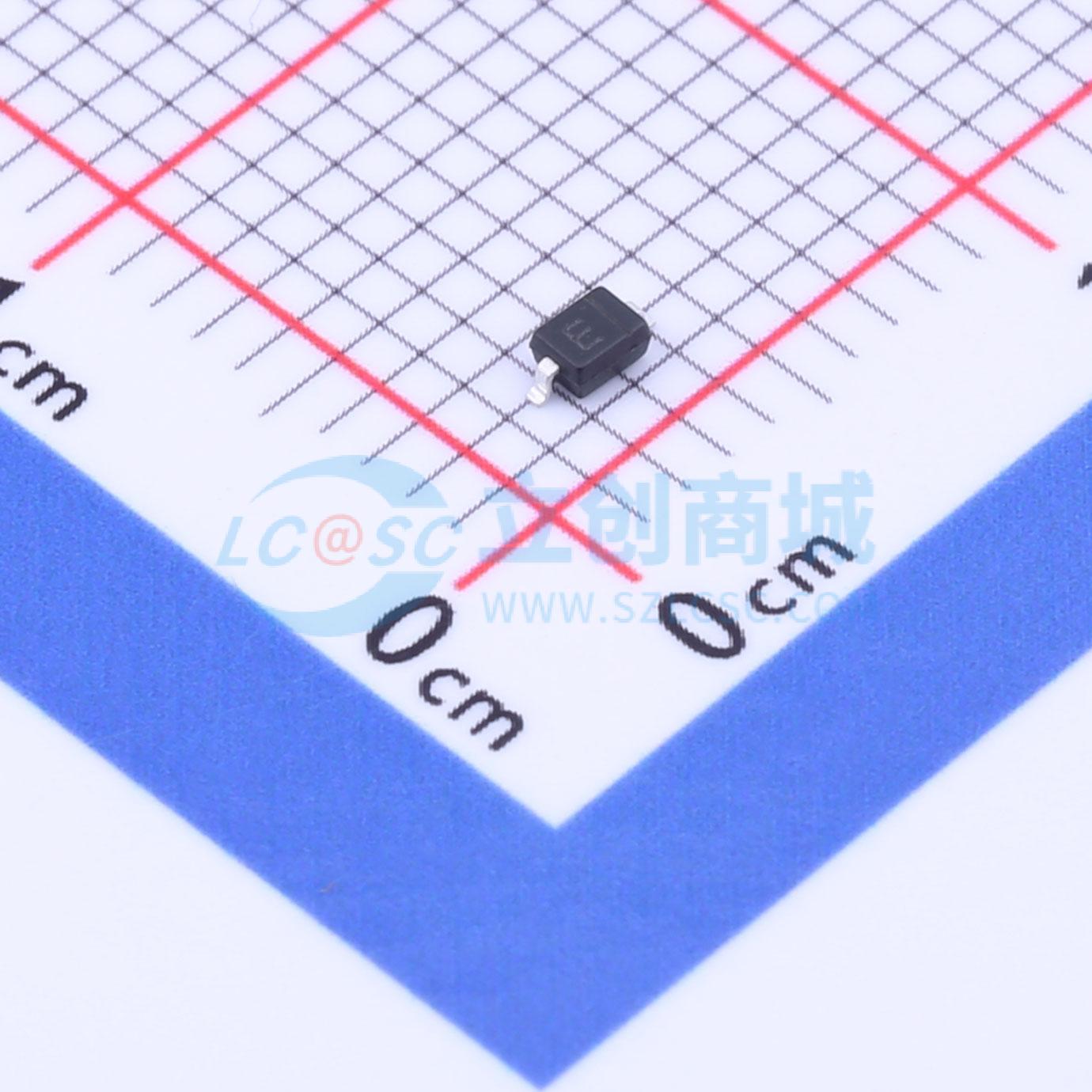

温馨提醒：图片仅供参考，商品以实物为准

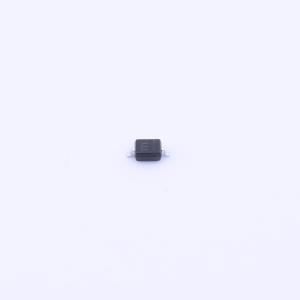

PSD15-LF-T7

单向ESD 15V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PSDxx和PSDxxC系列是瞬态电压抑制器阵列，专为智能手机、笔记本电脑和其他便携式电子设备的静电放电（ESD）保护而设计。与多层压敏电阻（MLV）等其他技术相比，这些基于硅的二极管具有出色的钳位电压和性能。PSDxx和PSDxxC系列可配置为单向或双向单线路保护器。SOD - 323小封装配置使设计人员能够灵活地将其放置在每个I/O端口或电压总线的印刷电路板上。PSDxx和PSDxxC系列符合IEC 61000 - 4 - 2（ESD）、61000 - 4 - 4（EFT）和61000 - 4 - 5标准要求。
品牌名称: PROTEK
商品型号: PSD15-LF-T7
商品编号: C964605
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

PSDxx和PSDxxC系列是瞬态电压抑制器阵列，专为智能手机、笔记本电脑和其他便携式电子设备的静电放电（ESD）保护而设计。与多层压敏电阻（MLV）等其他技术相比，这些基于硅的二极管具有出色的钳位电压和性能。 PSDxx和PSDxxC系列可配置为单向或双向单线路保护器。SOD - 323小封装配置使设计人员能够灵活地将其放置在每个I/O端口或电压总线的印刷电路板上。PSDxx和PSDxxC系列符合IEC 61000 - 4 - 2（ESD）、61000 - 4 - 4（EFT）和61000 - 4 - 5标准要求。

商品特性

符合IEC 61000 - 4 - 2（ESD）标准：空气放电 - 15kV，接触放电 - 8kV
符合IEC 61000 - 4 - 4（EFT）标准：40A - 5/50ns
符合IEC 61000 - 4 - 5（浪涌）标准：24A，8/20μs，2级（线 - 地）和3级（线 - 线）
单向：每线路500瓦峰值脉冲功率（tp = 8/20μs）
双向：每线路400瓦峰值脉冲功率（tp = 8/20μs）
可替代多层压敏电阻（0805）
支持单向和双向配置
可保护一个电源或I/O端口
静电放电保护能力>25kV
低钳位电压
提供3V至36V多种电压选择
符合RoHS标准
符合REACH标准

应用领域

笔记本电脑
智能手机
便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	15V
	钳位电压	24V
	峰值脉冲功率(Ppp)	500W@8/20us
	击穿电压	16.7V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	100pF
