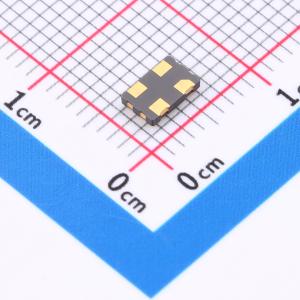

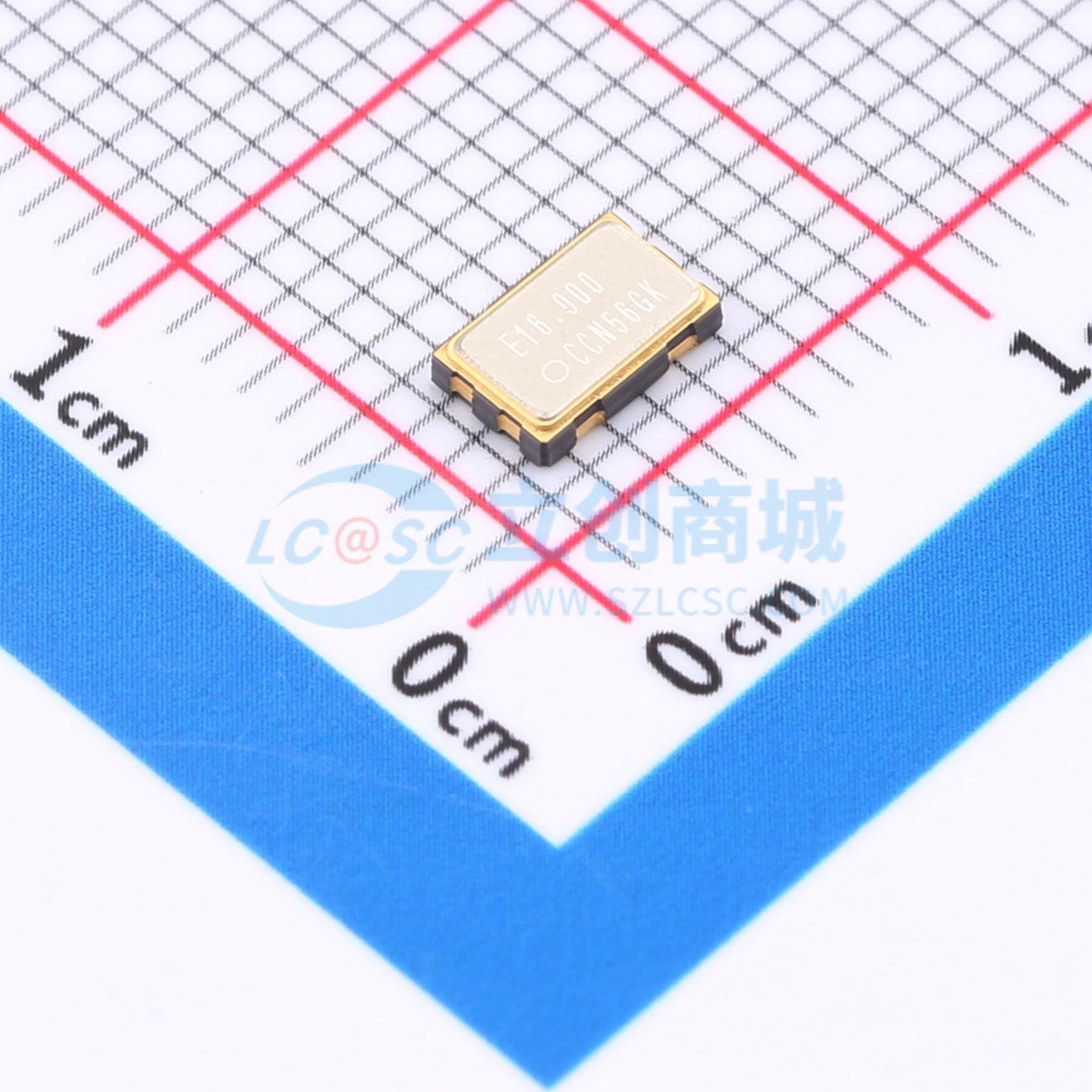

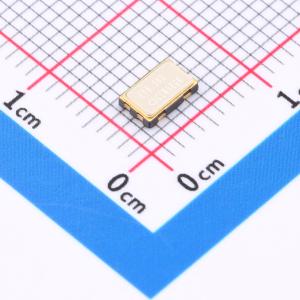

温馨提醒：图片仅供参考，商品以实物为准
X1G0044710006
16MHz ±50ppm CMOS 4.5V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SG5032CCN 16.000000 MHz HJGA，5.00 x 3.20 x 1.30 mm
- 品牌名称
- EPSON(爱普生)
- 商品型号
- X1G0044710006
- 商品编号
- C963334
- 商品封装
- SMD5032-4P
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有源晶振 | |
| 频率 | 16MHz | |
| 常温频差 | ±50ppm | |
| 输出模式 | CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 20mA | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 输出波形为CMOS
- 无铅，符合欧盟RoHS指令
- 参考重量典型值为52mg
- 示波器带宽应至少比测量频率高5倍（宽），探头接地应靠近测试点，引线长度应尽可能短，建议使用微型插座（不使用接地引线）
- L_CMOS也包括探头电容
- 在VCC和GND之间靠近放置旁路电容（0.01mF至0.1mF）
- 使用内部阻抗值小的电流表
- 电源启动时间（0%VCC至90%VCC）应大于150ms，电源阻抗应尽可能低
- 为保持稳定运行，在晶体产品的电源端子附近（Vcc - GND之间）提供0.01uF至0.1uF的旁路电容
应用领域
- 电子设备
- 医疗仪器
- 交通控制设备
