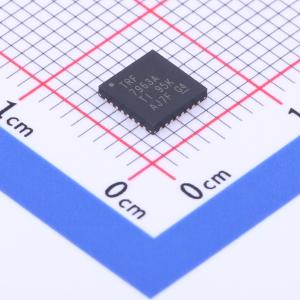

温馨提醒：图片仅供参考，商品以实物为准

TRF7963ARHBR

全集成13.56MHz RFID读/写器IC

SMT扩展库PCB免费打样

描述: TRF7963A是全集成13.56MHz RFID读/写器IC，支持ISO/IEC14443A、ISO/IEC14443B和NFC标准。具有双接收器架构，可编程输出功率，适用于超低功耗系统设计。
品牌名称: TI(德州仪器)
商品型号: TRF7963ARHBR
商品编号: C962535
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.115克(g)

商品概述

TRF7963A 器件是集成式模拟前端(AFE) 和数据成帧器件，适用于13.56MHz RFID 读/写器系统，支持ISO/IEC 14443 A 和B 以及Sony FeliCa。该器件具有内置的编程选项，因此适合于广泛的接近识别系统应用。通过在控制寄存器内选择所需的协议可对此读取器进行配置。到所有控制寄存器的直接存取可根据需要对不同的读取器参数进行微调。 TRF7963A 器件针对所有符合板载ISO 协议的成帧和同步任务，支持高达848kbps 的数据速率。此器件还支持NFC 论坛标签类型1、2、3 和4 的读/写器模式。为了支持NFC 论坛标签类型2、3 和4，该器件允许在直接模式2 下使用内置协议解码器。NFC 论坛标签类型1 要求使用直接模式0。其它标准和自定义协议也可通过使用直接模式0 来实现。直接模式0 可让用户完全控制AFE，并且还可以访问原始子载波数据或者未成帧但已经是ISO 格式的数据和相关（提取的）时钟信号。接收器系统具有双输入接收器架构，可最大程度实现通信稳定。这些接收器还包括多种自动和手动增益控制选项。在RSSI 寄存器中可获取从应答器、周围信号源或者内部电平接收到的信号强度。可使用SPI 或并行接口进行MCU 和TRF7963A 读取器间的通信。当使用内置的硬件编码器和解码器的时候，发射和接收功能使用一个12 字节FIFO 寄存器。对于直接发射或者接收功能，由于编码器或者解码器可被旁路绕开，所以MCU 可实时的处理数据。支持2.7V 至5.5V 的宽电源电压范围以及MCU I/O 接口的1.8V 至5.5V 数据通信电平。当使用5V 电源时，发送器对于50Ω 负载具有100mW (+20dBm) 或200mW (+23dBm) 等效值的可选输出功率电平，并支持可选调制深度的OOK 和ASK 调制。可编程辅助稳压器为MCU 和读取器系统内的其他外部电路提供高达20mA 的电源。

商品特性

完全集成了ISO/IEC 14443 A 和B、NFC 论坛器件类型1 至4 和FeliCa的协议处理
输入电压范围：2.7VDC 至5.5VDC
可编程输出功率：+20 dBm (100 mW) 或者 +23 dBm (200mW)
可编程I/O 电压电平：1.8 VDC 至5.5 VDC
可编程系统时钟频率输出(RF，RF/2，RF/4)
可编程调制深度
具有针对“读取漏洞”消除和邻近读取器系统或者周围环境频带内噪声检测的具有接收信号强度指示器(RSSI) 的双接收器架构
适用于超低功耗系统设计的可编程功耗模式（关断时< 0.5µA）
并行或者串行外设接口(SPI) 接口
用于微控制器电源的集成型电压稳压器
温度范围： -25°C 至 85°C
32 引脚QFN 封装 (5mm×5mm) (RHB)

应用领域

安全访问控制
数字门锁
医疗系统
交通票务
活动票务

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	射频卡芯片
	协议	ISO 15693；ISO 14443；NFC
	接口类型	SPI

	属性	参数值
	频率	13.56MHz
	工作电压	2.7V~5.5V
