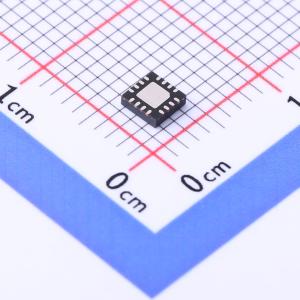

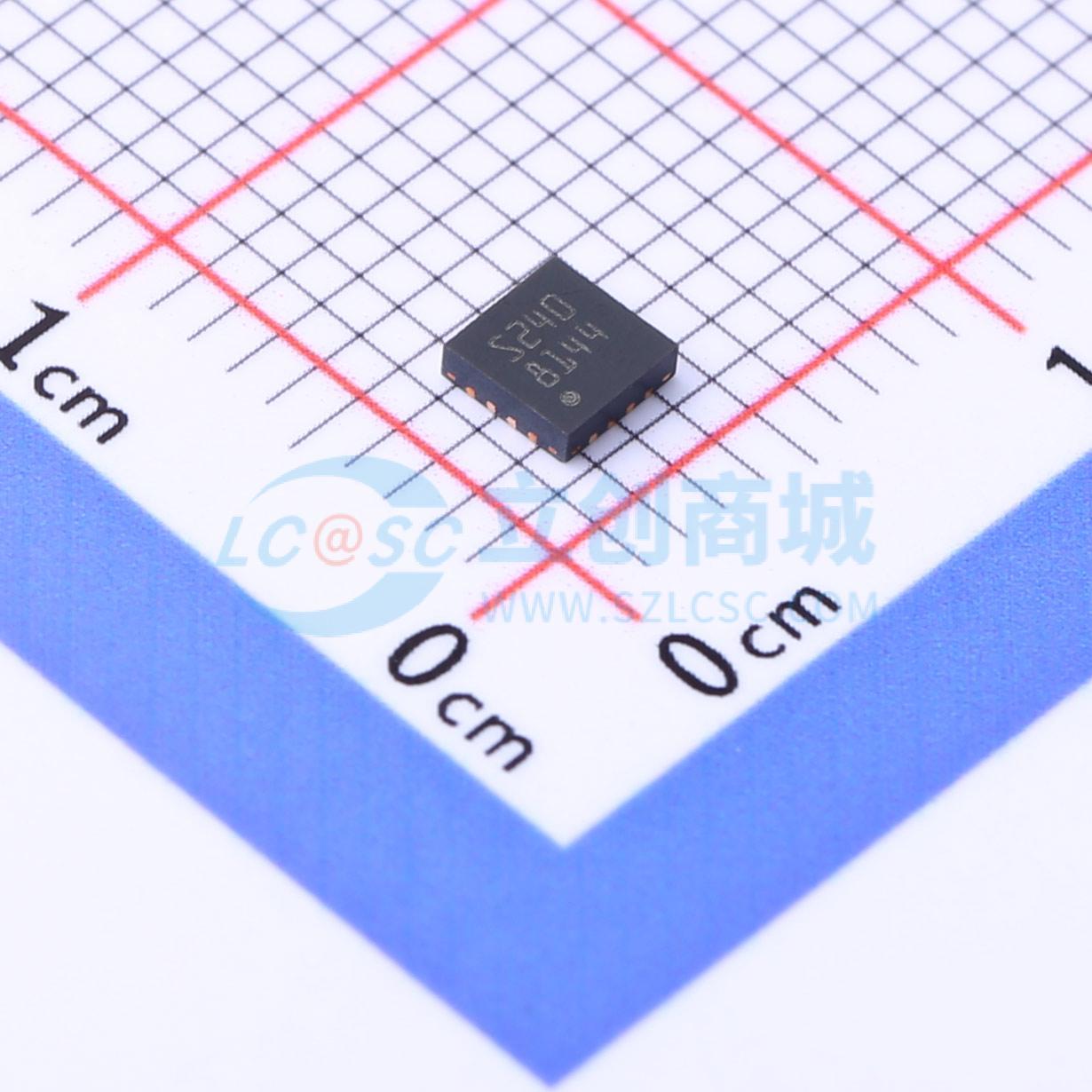

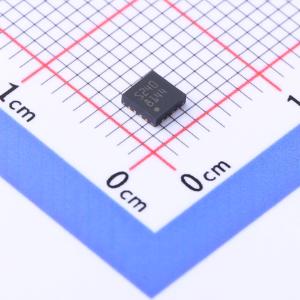

STSPIN240
5V电机驱动芯片
- 描述
- 低电压双刷直流电机驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STSPIN240
- 商品编号
- C962258
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | - | |
| H桥数量 | 2 | |
| 输出电流 | 1.3A | |
| 峰值电流 | - | |
| 工作电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 400mΩ | |
| 静态电流(Iq) | 80nA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 交错导通保护；电流采样/调节功能 |
商品概述
STSPIN240是一款双刷直流电机驱动器，集成了两个PWM电流控制器和一个由两个全保护全桥组成的功率级。
商品特性
- 工作电压范围1.8至10 V
- 最大输出电流1.3 Arms
- 典型RDS(ON) HS + LS = 0.4 Ω
- 可编程关断时间的电流控制
- 全套保护设置：非耗散性过流保护、短路保护、热关断
- 节能且电池寿命长，待机功耗低于80 nA
应用领域
- 玩具
- 便携式打印机
- 机器人
- 销售点（POS）设备
- 便携式医疗设备
- 医疗保健和健康设备（剃须刀和牙刷）
