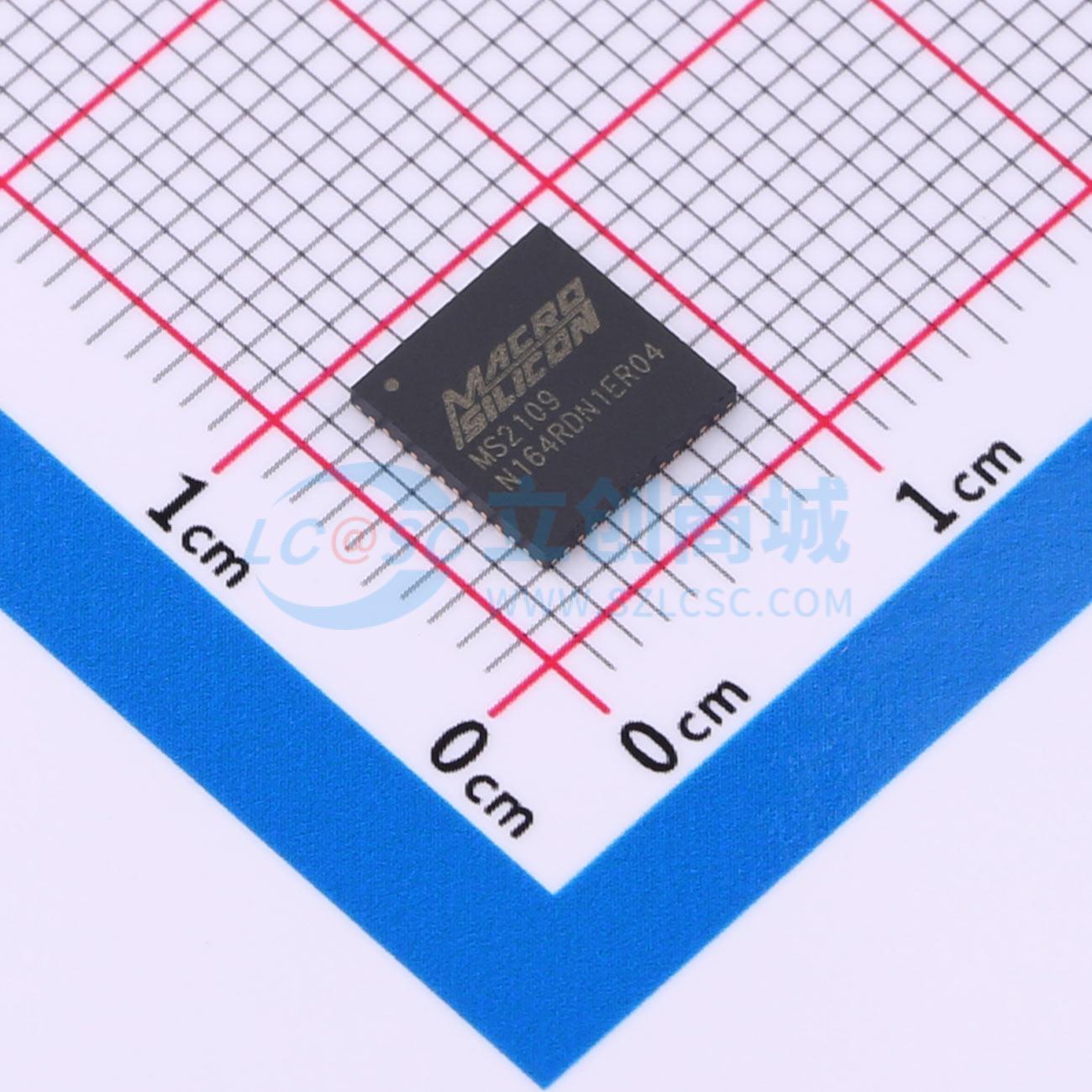

MS2109

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MS2109是一款高清视频采集芯片，内部集成USB2.0控制器和数据收发模块、HD RX模块和音视频处理模块。MS2109可以将HD接口输出的音视频信号通过USB接口传送到PC、智能手机或平板电脑上预览或采集。USB视频符合UVC规范，音频符合UAC规范，音频支持I2S输入和SPDIF输出，支持Windows、Android和macOS系统。
品牌名称: Macrosilicon(宏晶微)
商品型号: MS2109
商品编号: C961325
商品封装: QFN-48-EP(7x7)
包装方式: 托盘
商品毛重: 0.13克(g)

商品概述

MS2109是一款高清视频采集芯片，内部集成USB2.0控制器和数据收发模块、HD RX模块和音视频处理模块。MS2109可以将HD接口输出的音视频信号通过USB接口传送到PC、智能手机或平板电脑上预览或采集。USB视频符合UVC规范，音频符合UAC规范，音频支持I2S输入和SPDIF输出，支持Windows、Android和macOS系统。

商品特性

HD RX：
- 支持RGB444、YCBCR422、YCBCR444、YCBCR420 color space
- 支持deep color 24/30/36位模式
- 支持CEA-861-E/CEA-861-F视频格式
- 最大输入分辨率4K@30Hz
视频输出：
- 支持YUV和MJPEG两种模式输出
- 最高输出分辨率1920×1080@30Hz
- 支持用户定制分辨率
- 兼容USB1.1模式
- 兼容UVC1.0协议
音频输出：
- 支持SPDIF输出
- 默认96kHz单声道输出
- 支持定制分辨率输出
- USB Audio符合UAC1.0规范
数字音频输入：
- 支持数字音频I2S输入
- 集成USB2.0 Device
- 支持描述符定制
操作系统支持：
- Windows XP/7/8/10/11
- Android 5.0或以上
- macOS
时钟处理：
- 只需外接一个24MHz无源晶振
- 内建PLL电路

应用领域

高清采集卡
安防监控
医疗影像

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	视频接口芯片
	类型	-
	数据接口	I2S

	属性	参数值
	数据速率	-
	工作电压	3.15V~3.55V
	工作温度	0℃~+70℃
