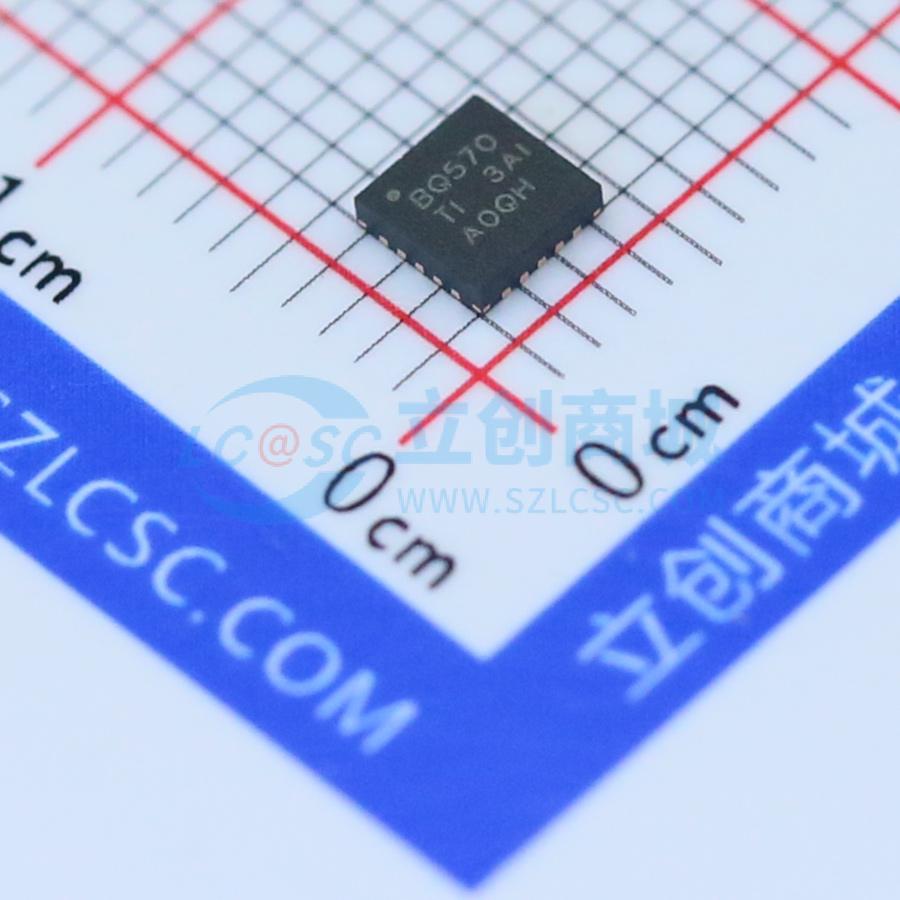

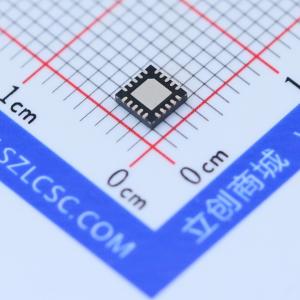

温馨提醒：图片仅供参考，商品以实物为准
BQ25570RGRR
被合并商品 纳瓦功率升压充电器和降压转换器，适用于能量收集供电应用
- 描述
- BQ25570 具有升压充电器的超低功耗收集电源管理 IC 以及毫微功率降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25570RGRR
- 商品编号
- C98925
- 商品封装
- VQFN-20
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 100mV~5.1V | |
| 输出电压 | - | |
| 输出电流 | 110mA | |
| 开关频率 | 1MHz；500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | - | |
| 拓扑结构 | 降压式；升压式 | |
| 静态电流(Iq) | 488nA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；工作状态指示；可调限流 |
商品概述
bq25570器件专门设计用于高效提取从各种高输出阻抗直流电源（如光伏（太阳能）或热电发生器（TEG））产生的微瓦（μW）至毫瓦（mW）级功率，同时不会使这些电源崩溃。电池管理功能可确保可充电电池不会因提取的功率而过度充电（经过升压处理），也不会因系统负载而耗尽至安全极限以下。除了高效的升压充电器外，bq25570还集成了一个高效的微功耗降压转换器，可为诸如无线传感器网络（WSN）等对功率和运行有严格要求的系统提供第二路电源轨。bq25570的所有功能都集成在一个小尺寸的20引脚、3.5mm x 3.5mm QFN封装（RGR）中。
商品特性
- 超低功耗DC - DC升压充电器
- 冷启动电压：VIN ≥ 600 mV
- 可从低至100 mV的VIN持续进行能量采集
- 输入电压调节功能可防止高阻抗输入源崩溃
- 全工作静态电流为488 nA（典型值）
- 电池待机模式电流 <5 nA
- 能量可存储至可充电锂离子电池、薄膜电池、超级电容器或传统电容器中
- 内部设置欠压电平，用户可编程过压电平
- 电池正常输出标志
- 可编程阈值和迟滞功能可向相连的微控制器发出即将断电的警告
- 可用于启用或禁用系统负载
- 可编程降压稳压输出（降压转换器）
- 最高效率可达93%
- 支持最高达110 mA的峰值输出电流（典型值）
- 可从包括太阳能电池板、热电和压电发电机在内的各种能量采集器中实现最佳能量提取
应用领域
- 能量采集
- 太阳能充电器
- 热电发生器（TEG）能量采集
- 无线传感器网络（WSN）
- 低功耗无线监测
- 环境监测
- 桥梁和结构健康监测（SHM）
- 智能建筑控制
- 便携式和可穿戴健康设备
- 娱乐系统遥控器
