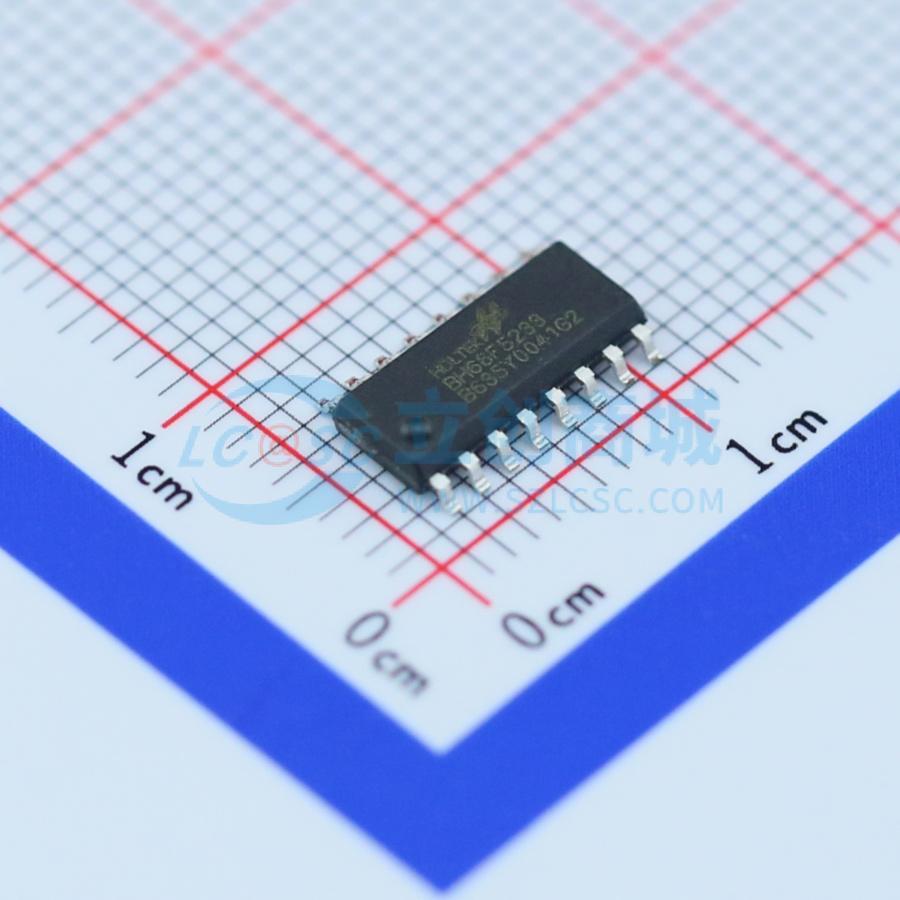

BH66F5233
商品介绍
属性 | 参数值 | |
---|---|---|
商品目录 | 单片机(MCU/MPU/SOC) | |
CPU内核 | RISC | |
程序存储容量 | 2KB | |
RAM总容量 | 96Byte | |
GPIO端口数量 | - | |
工作电压范围 | 2.2V~5.5V | |
CPU最大主频 | - | |
程序存储器类型 | FLASH | |
工作温度范围 | -40℃~+85℃ | |
ADC(位数) | 24bit | |
DAC(位数) | - | |
(E)PWM(位数) | - | |
8位Timer数量 | - | |
16位Timer数量 | - | |
32位Timer数量 | - | |
CAN路数 | - | |
U(S)ART路数 | - | |
I2C路数 | 1 | |
I2S路数 | - | |
(Q)SPI路数 | - | |
USB通用接口 | - | |
内部比较器 | - | |
外设/功能 | 低电压检测;看门狗;CCP捕获/比较;10位Timer;温度传感器 | |
通信协议 | - | |
看门狗 | 有 | |
RTC实时时钟 | - | |
IrDA红外接口 | - | |
低电压检测 | 有 | |
CCP捕获/比较 | 有 | |
SDIO | - | |
DMA(直接存储器存取) | - | |
内部振荡器 | 有 |
BH66F5233
24-Bit Delta Sigma A/D 型单片机
该单片机是一款 A/D 型具有 8 位高性能精简指令集的 Flash 单片机,内置的多通道 24-bit Delta Sigma 型 A/D 转换器专门为需要具有低噪声和高准确度的 A/D 转换而设计。该单片机具有一系列功能和特性,其 Flash 存储器可多次编程的特性给用户提供了极大的方便。存储器方面,还包含了一个 RAM 数据存储器和一个可用于存储序号、校准数据等非易失性数据的 EEPROM 存储器。
在模拟特性方面,该单片机包含一个多通道 24-bit A/D 转换器和一个可编程增益放大器 PGA。还带有多个使用灵活的定时器模块,可提供定时功能、脉冲产生功能及 PWM 产生功能。内建完整的 SPI 和 I2C 功能,为设计者提供了一个易于外部硬件通信的接口。另外,内部 LDO 功能为内部和外部设备提供了各种电源选项。内部看门狗定时器、低电压复位和低电压检测等内部保护特性,外加优秀的抗干扰和 ESD 保护性能,确保单片机在恶劣的电磁干扰环境下可靠地运行。
该单片机提供了内部低速和高速振荡器功能选项,且内建完整的系统振荡器,无需外接元件。其在不同工作模式之间动态切换的能力,为用户提供了一个优化单片机操作和减少功耗的手段。
外加 I/O 使用灵活、时基功能等其它特性,使该单片机可以广泛应用于各种产品中,例如体重秤、电子测量仪器、环境监控、手持式测量工具、家庭应用、电子控制工具、马达控制等方面。
CPU 特性
-
工作电压
- fSYS=4MHz:2.2V ~ 5.5V
- fSYS=8MHz:2.2V ~ 5.5V
- fSYS=12MHz:2.7V ~ 5.5V - VDD=5V,系统时钟为 12MHz时,指令周期为 0.33μs
- 提供暂停和唤醒功能,以降低功耗
-
振荡器类型:
- 内部高频 RC – HIRC
- 内部 32kHz RC – LIRC - 多种工作模式:快速、低速、空闲和休眠
- 内部集成 4/8/12MHz振荡器,无需外部元件
- 所有指令都可在 1~2个指令周期内完成
- 查表指令
- 63 条功能强大的指令系统
- 4 层堆栈
- 位操作指令
周边特性
- Flash程序存储器:2K×16
- RAM数据存储器:96×8
- EEPROM存储器:32×8
- 看门狗定时器功能
- 14 个双向 I/O 口
- 2 个引脚与外部中断口共用
- 1 个定时器模块用于时间测量、比较匹配输出及 PWM输出
- 串行接口模块 – SIM,用于 SPI 或 I2C通信
- 双时基功能,可提供固定时间的中断信号
- 1组差分通道或2个单端外部通道24位分辨精度的Delta Sigma型A/D转换器
- 低电压复位功能
- 低电压检测功能
- 封装类型:10-pin SOP,16/20-pin NSOP
文件名 | 说明 |
simBH66F5233v100.pdf | Data Sheet |
SOP10-150mil.pdf | 10-pin SOP 封装 |
nsop16-150.pdf | 16-pin NSOP 封装 |
NSOP20-150mil.pdf | 20-pin NSOP 封裝 |
Product Number | ICE Type | ICE Part No | Programming Timing | ICP Type | ICPDA | ICPCK | OCDSDA | OCDSCK |
---|---|---|---|---|---|---|---|---|
BH66F5233 |
e-Link |
e-Link + BH66V5233 e-Link + BH66V5233-10 + e-FADP10N3 |
Flash Type-9 |
ICP-2C |
PA0 |
PA2 |
PA0 OCDSDA |
PA2 OCDSCK |
