温馨提醒:图片仅供参考,商品以实物为准

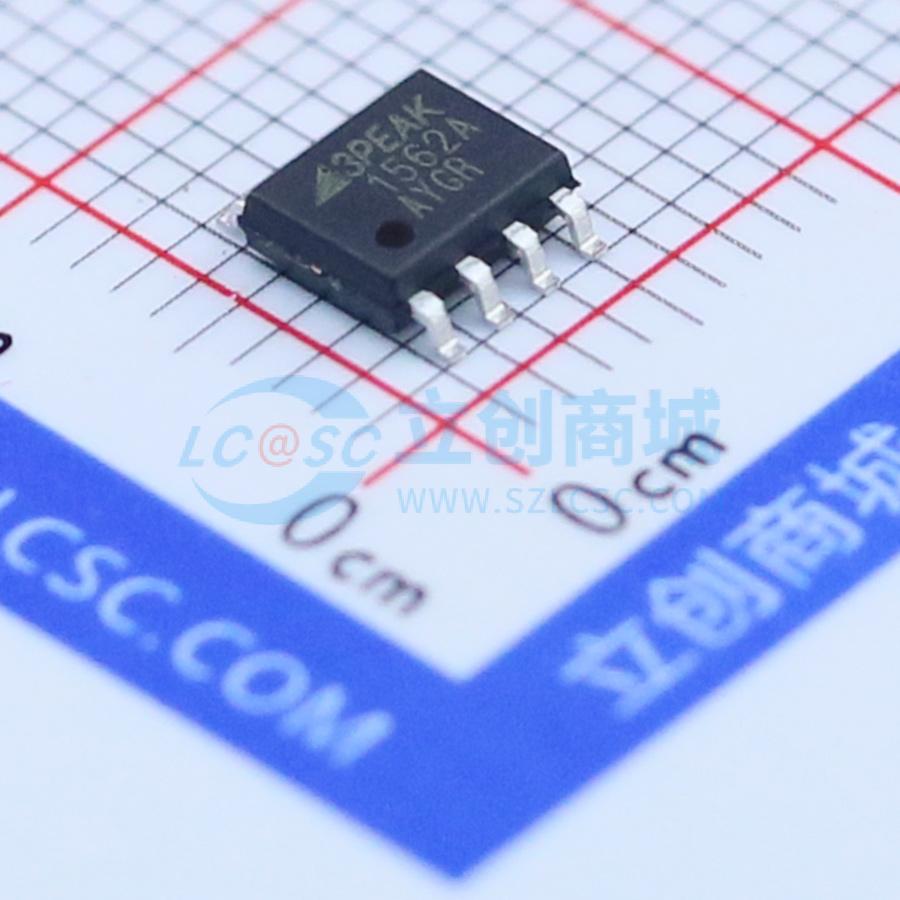

TP1562A-SR

“SMT扩展库”
嘉立创SMT补贴
内地(含税价)
1+:

¥2.93 / 个

10+:

¥2.31 / 个

30+:

¥2.05 / 个

100+:

¥1.71 / 个

500+:

¥1.57 / 个

1000+:

¥1.48 / 个 (折合1圆盘5920元)

嘉立创贴片惊喜价格 立即查看>>
江苏仓库存: 0 广东仓库存: 0 广东SMT仓库存:0 到货通知 近期成交:22单
库存地点:
内地
内地交货!
4000个/圆盘
购买数量:
圆盘
圆盘
总额: ¥0
已优惠¥0元!
按整包装: 圆盘(1圆盘有个)
3PEAK
品  牌: 3PEAK
厂家型号: TP1562A-SR

单击复制

商品编号: C81660

单击复制

封装: SOIC-8
数据手册: 下载文件
方案验证板: 免费验证板
商品毛重: 0.197克(g)
包装方式: 编带
查看套装 推荐商品 选择时请仔细核对商品参数信息
< 1 / >
< 1 / 2 >
商品介绍 数据手册PDF 如果您发现商品信息不准确, 欢迎纠错

商品介绍

2.1-6.0 V 输入输出轨到轨,6MHZ带宽,极低温漂,超低偏置,低功耗,汽车、电力、工业应用
找到类似商品:20查看类似商品
属性 参数值
商品目录 运算放大器
放大器数 双路
增益带宽积(GBP) 6MHz
压摆率(SR) 4.5V/us
每个通道供电电流 800uA

思瑞浦 3PEAK,采用国外模拟先进的技术,采用国产优良的封装厂江苏长电集团来做的流片封装测试。



思瑞浦 高性价比的运放



TP1564A - 2.1-6.0V、6MHz带宽、轨至轨输出、四路运放



TP1562A- 2.1-6.0V、6MHz带宽、轨至轨输出、两路运放


1。 2.1-6.0V 输入输出轨到轨   特别适合于3.3V或5.0V要求低电压供电的场合。

2。 极低温漂,超低偏置, 适合4-20mA电流环,模拟电流输出,V/I控制用 ,电力、汽车电子等的模拟信号处理与采样。

3。 高速高带宽,高压摆率, 适合变频、逆变电源等的过流、过压保护用,因为那些电力应用的场合要求影响速度快,差一两个US都可能造成严重后果。

4。 高抗干扰适合于电力,工业,汽车电子等待恶劣电磁环境的场合。

5。 工作温度:–40°C to 125°C     达到汽车要求的温度等级,可以适应所有应用温度环境







产品特性

Stable 6 MHz GBWP in VCM from 0-V to VDD

Excellent EMI Suppress Performance
Offset Voltage: ±50 μV,
Offset Voltage Temperature Drift: 1 μV/°C
Input Bias Current: 1 pA Typical
THD+Noise: -115 dB at 1kHz, -99 dB at 10kHz
High CMRR/PSRR: 110/95 dB
Beyond the Rails Input Common-Mode Range
Outputs Swing to within 3 mV of Each Rail
No Phase Reversal for Overdriven Inputs
High Output Capability: 100mA
Shutdown Current: 0.2 μA (TP1561NA)
Supply Voltage Range:
       —  Single +2.1 V to +6.0 V Supply
       —  Or Dual ±1.05 V to ±3.0 V Supplies
 –40°C to 125°C Operation Temperature Range
ESD Rating: 8KV – HBM, 2KV–CDM and 500V–MM
Green, Popular Type Package





产品应用

? Digital Servo Control Loops                  伺服控制系统

? Machine and Motion Control Devices  机器、电机控制设备
? Photodiode Pre-amp                              光电二极管的预放大器
? Industrial Process Control                    工业过程控制
? Temperature Measurements                温度测量系统
? Strain Gage Amplifier                              应变计运放
? Medical Instrumentation                         医疗器械

数据手册PDF

TP1562A-SR数据手册PDF下载
