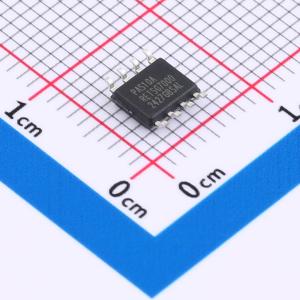

PMS154C-S08
- 5+: ¥0.594574 / 个
- 50+: ¥0.490574 / 个 (折合1管49.06元)
- 150+: ¥0.438574 / 个 (折合1管43.86元)
5+: |
¥0.594574 / 个 |
50+: |
¥0.490574 / 个 (折合1管49.06元) |
150+: |
¥0.438574 / 个 (折合1管43.86元) |
单击复制
单击复制
商品介绍
属性 | 参数值 | |
---|---|---|
商品目录 | 单片机(MCU/MPU/SOC) | |
CPU内核 | RISC | |
程序存储容量 | 2KB | |
RAM总容量 | 128Byte | |
GPIO端口数量 | - | |
工作电压范围 | 1.8V~5.5V | |
CPU最大主频 | - | |
程序存储器类型 | OTP | |
工作温度范围 | -20℃~+70℃ | |
ADC(位数) | - | |
DAC(位数) | - | |
(E)PWM(位数) | 11bit | |
8位Timer数量 | 1 | |
16位Timer数量 | 1 | |
32位Timer数量 | - | |
CAN路数 | - | |
U(S)ART路数 | - | |
I2C路数 | - | |
I2S路数 | - | |
(Q)SPI路数 | - | |
USB通用接口 | - | |
内部比较器 | 有 | |
外设/功能 | 低电压检测;看门狗 | |
通信协议 | - | |
看门狗 | 有 | |
RTC实时时钟 | - | |
IrDA红外接口 | - | |
低电压检测 | 有 | |
CCP捕获/比较 | - | |
SDIO | - | |
DMA(直接存储器存取) | - | |
内部振荡器 | 有 |
? 2KW OTP程序存储器
? 128字节数据存储器
? 一个硬件16位定时器
? 两个8位定时器(可作为PWM生成器)
? 三个11位硬件PWM生成器
? 提供一个硬件比较器
? 14 个IO引脚,有可选的上拉电阻
? 3组不同的驱动电流IO,可应对不同的应用需求
? 可选择的IO驱动能力(普通或低选项)
? 每个IO引脚都可设定为唤醒功能
? 内建1/2 VDD LCD偏置电压生成器,可支持最大4X10点阵的LCD屏
? 时钟模式:内部高频振荡器(IHRC),内部低频振荡器(ILRC),外部晶体震荡(EOSC,保留)
? 每个能唤醒的IO:支持两种可选的唤醒速度:正常和快速
? 八段LVR复位设定: 4.0V, 3.5V, 3.0V, 2.75V, 2.5V, 2.2V, 2.0V, 1.8V
? 两个外部中断输入引脚
1.3. CPU特点
? 工作模式:单一处理单元的工作模式
? 86个强大指令
? 绝大部分指令都是单周期(1T)指令
? 可程序设定的堆栈指针和堆栈深度
? 数据和指令:直接和间接寻址模式
? 所有的数据存储器都可当数据指针(index pointer)
? 独立的IO地址以及存储地址空间
注意: “保留”乃指该功能保留给未来使用。
1.4. 封装信息
◎ PMS154C-U06: SOT23-6 (60mil)
◎ PMS154C-S08: SOP8 (150mil)
◎ PMS154C-M10: MSOP10 (118mil)
◎ PMS154C-S14: SOP14 (150mil)
◎ PMS154C-S16: SOP16 (150mil)
◎ PMS154C-D16: DIP16 (300mi)
◎ PMS154C-1J16A: QFN3*3-16pin (0.5pitch)
