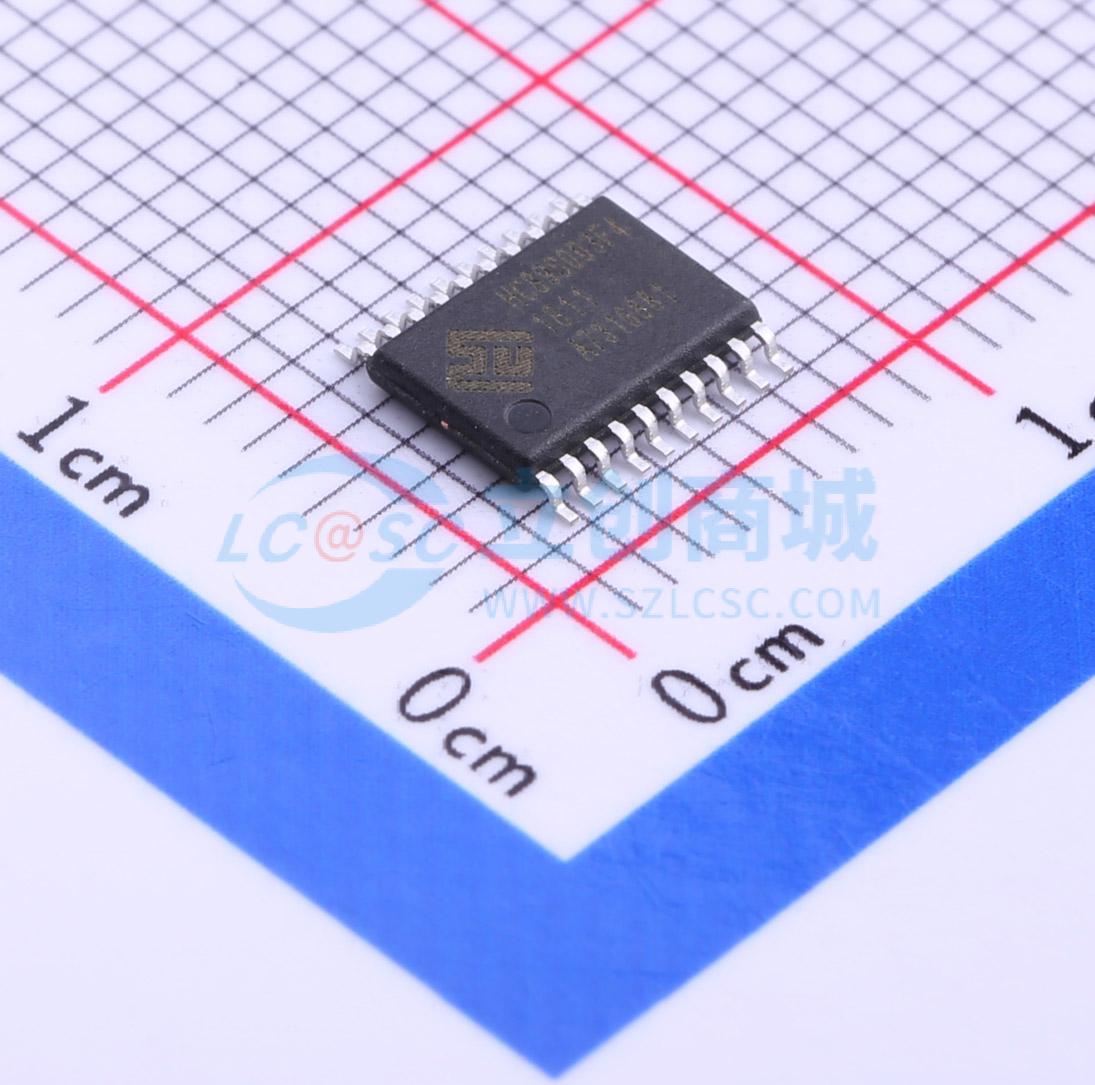

温馨提醒:图片仅供参考,商品以实物为准

HC89S003F4 (相似型号:C424408) 停产

“SMT扩展库”
嘉立创SMT补贴
满100减30 满30减15
holychip(芯圣电子)
品  牌: holychip(芯圣电子)
厂家型号: HC89S003F4

单击复制

商品编号: C165199

单击复制

封装: TSSOP-20
数据手册: 下载文件
商品毛重: 0.171克(g)
包装方式: 管装
查看套装 推荐商品 选择时请仔细核对商品参数信息
< 1 / >
< 1 / 2 >
商品介绍 数据手册PDF 如果您发现商品信息不准确, 欢迎纠错

商品介绍

JTAG下载
找到类似商品:20查看类似商品
属性 参数值
商品目录 单片机(MCU/MPU/SOC)




20引脚8位FLASH单片机HC89S003F4,内置增强型1T 8051内核,基于Keil C51开发,芯片资源丰富,性价比高。 硬件引脚上,跟STM8S003/103 极其相似。


HC89S003F4特性

●容量大,内置16K Bytes FLASH程序存储器

●18个多种模式可配的GPIO

1、全部IO可以用于外部中断

2、全部IO可以通过外设功能引脚全映射模块来定义功能,方便布板。

●丰富的定时器资源

5个可自动重载的16位定时器/计数器

●3组12位带死区控制互补PWM

●1个8位PWM

●丰富的通讯接口,2个UART,1个SPI

●HC89S003F4支持IAP自编程FLASH的操作

●提供超强的代码保护

●在掉电模式下的功耗仅有7μA。




HC89S003F4应用

1、无线充电

转一篇来自慧聪电子网的文章:无线充电和狗年的情人节 https://info.ec.hc360.com/2018/02/260943925727.shtml

2、智能水杯

3、卷发棒

4、......


STM8S003F/K3 在存储器上的差异见下表:



其它方面:

相对于 STM8S003F/K3,HC89S003F4 具备更大的 FLASH 空间、更多的 IO 资源、更丰富的外设资源。STM8S003F/K3 的 PIN8(VCAP 端口)需要外接电容以稳定内置 LDO,对于 HC89S003F4,不需要该电容。

目前 STM8S003F/K3 的封装形式支持 TSSOP20。

HC89S003F4 支持 ISP 烧录,同时 ISP_RXD、ISP_TXD 烧录端口和 STM8S003F/K3 完全兼容。因此在不修改硬件的要求下,客户可将 HC89S003F4 的 ISP 程序固化,通过 ISP 方式进行程序升级更新



数据手册PDF

HC89S003F4数据手册PDF下载
